三偏心蝶阀-生产工艺流程与工作原理

三偏心蝶阀-生产工艺流程与工作原理

   三偏心蝶阀的蝶板和密封圈完全由金属材料制成，且已做表面硬化处理，就算启闭频繁，仍然能保持非常高的密封性能。双向密封设计至始至终都能保持优越的双密封性能，阀门密封不依靠介质力，在高、低压下均达到可靠的密封。经过数次的技术改进，.阀座/密封可现场更换，便于阀门现场维护保养。

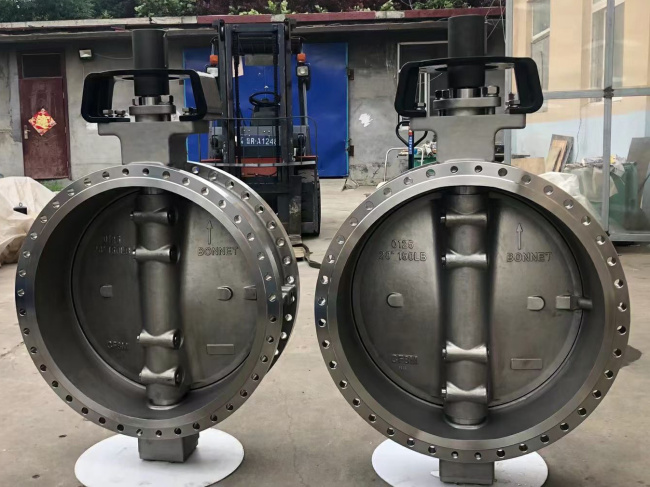

高性能三偏心蝶阀-上海永龙阀门厂

三偏心蝶阀-阀座密封的生产工艺流程：

1，三偏心蝶阀的阀杆轴心既偏离阀板密封面，也偏离阀体中心，同时，阀座密封面所在回转轴线与阀体通道轴线偏心一定的角度；

2，蝶阀经过第三次偏心后，蝶板的密封面剖切面不再是圆形，而是椭圆；

3，第三次偏心的较大特点就是从根本上改变了密封构造，不再是位置密封，而是扭矩密封；即不再是依靠阀座的弹性变形密封，而是依靠阀座的接触面密封比压达到密封效果；

4，三偏心蝶阀解决了金属阀座零泄漏这一难题，其密封等级可以达到VI级泄露；金属阀座可在高压高温的工况使用；蝶板不刮擦阀座，阀门的启闭力矩也大大减小；

5，加工阀座密封面时，需要设计一个斜度板工装，其倾斜度与第三个偏心一致，才能加工厂密封面的椭圆形状和偏心几何特征，；

三偏心蝶阀工作原理：

1，由于在双偏心蝶阀的基础上将阀座中心线与阀体的中心线形成了一个β角的偏置，使得蝶阀在启闭过程中，蝶板的密封面在开启瞬间立即脱离阀座密封面，而在关闭瞬间才会接触并压紧阀座密封面。

2，当完全开启时，两个密封面之间形成一个与双偏心蝶阀相同的间隙，偏心蝶阀的设计，彻底消除了两密封面之间的机械磨损和擦伤，使蝶阀的密封性能和使用寿命得到大大提高。

3，阀门关闭时，密封圈受阀体密封面和蝶板的挤压，产生了两个方向上的弹性变形。密封面在长轴方向上受到了向外的张力，在短轴方向上受到向内的压应力，长短轴产生不同方向的弹性变形，从而使阀门密封面间的密封力逐渐达到较高值。

4，独特的偏心组合，既利用了凸轮效应，又完全消除了摩擦，从而实现阀门90°行程中，阀座与阀板上的密封圈之间的摩擦，去除了磨损和泄漏的可能性。

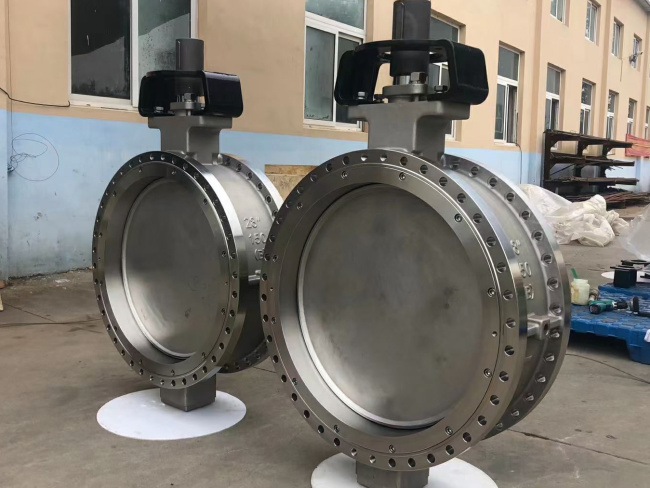

硬密封三偏心蝶阀-上海永龙阀门厂

   三偏心蝶阀采用硬软密封兼容的多层次结构或者全金属密封结构，是一种能在较高温度和较高压力环境上使用的高性能蝶阀，广泛应用到冶金、钢铁、电力、石油、化工、供热、空气、煤气、可燃气体、市政供水以及给排水等介质的管道上，作为截止或调节介质流量使用。
