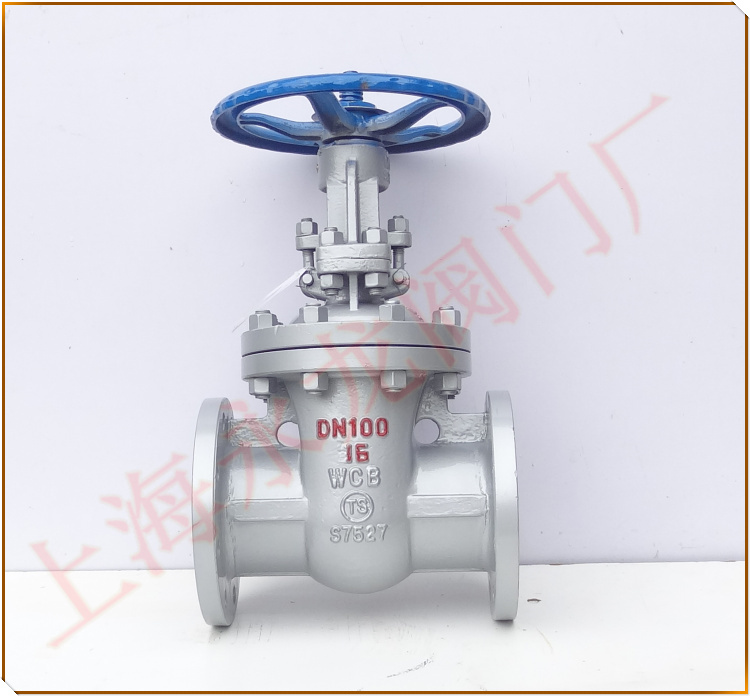

楔式闸阀
型号：Z41H-16C Z41H-25C Z41H-40C
明杆闸阀简介：
楔式明杆闸阀属于截断阀类形，因阀瓣呈闸板式，所以通称为闸阀，闸阀在关闭时，阀杆向下移动依靠闸阀密封面与阀座密封面高度光洁平整与一致，相互贴合来阻止介质流过，并依靠顶楔来增加密封效果。闸阀种类按型式可分为楔式、平行式，每种型式又有单闸板、双闸板之分。Z41H-16C楔式闸阀广泛用于自来水厂、石油、化工、制药、电力、消防、环保水处理等行业，在公称压力≤1.6Mpa的蒸气、水、油品类介质的管路上作启闭作用。
闸阀执行标准：
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
Z41H-16C楔式闸阀用来截断或接通管道内的介质流动，闸阀不能作为调节阀使用，必须处于全开或全关位置，产品具有开关省力、流动阻力较小等优点。明杆楔式闸阀在关闭时，其关闭件沿中心线垂直方向移动，阀杆向下移动依靠闸阀密封面与阀座密封面高度光洁平整与一致，相互贴合来阻止介质流过，并依靠顶楔来增加密封效果。
闸阀检修质量标准规范：
1，阀体：阀体应无砂眼、裂纹及冲刷等缺陷，发现后应及时处理，阀体及管道内应无杂物，出入口畅通， 阀体底部丝堵应保证密封可靠、不得有泄漏现象。
2，阀杆：阀杆弯曲度应不大于全长1／1000，否则应进行校直或更换，阀杆梯型螺纹部分应完好、无断扣、咬扣等缺陷，磨损量应不大于梯型螺纹厚度的1／3，表面光洁、无锈垢，与盘根密封接触部位不得有片状腐蚀及表面脱层现象，均匀腐蚀点深度≥0．25毫米以上者应换新。光洁度应保证在▽6以上，连接螺纹应完好，销钉固定可靠，伐杆与伐杆螺母组合后应转动灵活，在全行程中无卡涩，螺纹应涂以铅粉润滑保护。
3，填料密封：所用填料压力、温度应符合阀门介质要求，产品应附有合格证或进行必要试验鉴定，填料规格应符合密封箱尺寸要求、不得用过大或过小尺寸的盘根代替，填料高度应符合阀门尺寸要求，并应留出热紧余量，填料接口应切成斜形,角度为45°角,各圈接口处应错开90°－180°,切割后的填料长短应适宜，放入填料箱内接口处不应有间隙或叠加现象，填料座圈、填料压盖应完好，无锈垢，填料箱内应清洁、光滑，门杆与座圈之间隙应为0.1－0.3毫米，最大不超过0.5毫米，填料压盖、座圈外围与填料箱内壁间隙为0.2－0.3毫米，最大不超过0.5毫米，铰链螺栓拧紧后压板应保持平正，紧力均匀。填料压盖，压板内孔应与阀杆周围间隙保证一致。填料压盖压入填料室应为其高度尺寸的l／3。
4，密封面：检修后的阀瓣及阀座密封面应无斑点、沟槽，其接触部分应占阀瓣口宽2／3以上，表面光洁度应达到▽10以上，组装试验阀瓣，其阀瓣插入阀座后应保证阀芯高于阀座5－7毫米，以保证关严，组装左、右阀瓣时，应保证自调灵活，防脱装置应完好可靠。3.5阀杆螺母，内部衬套丝扣应完好，不得有断扣、乱扣现象，与外壳固定应可靠、无松动现象，各轴承部件应完好，转动灵活。内外套及钢珠表面无裂纹、锈浊、重皮等缺陷，盘型弹簧应无裂纹、变形，否则应换新。3.5.4锁紧螺母表面固定螺钉不得松动。阀杆螺母转动灵活，且保证有轴向间隙但不大于0.35毫米。
