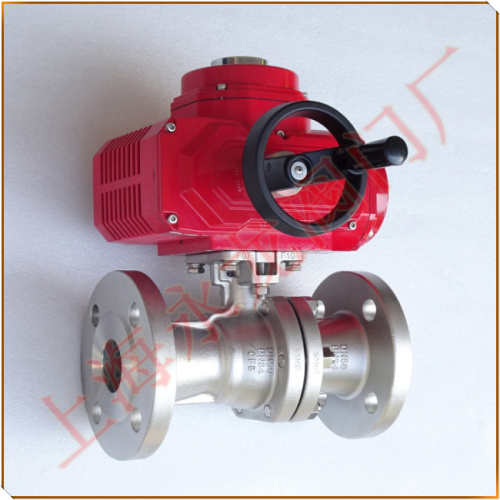

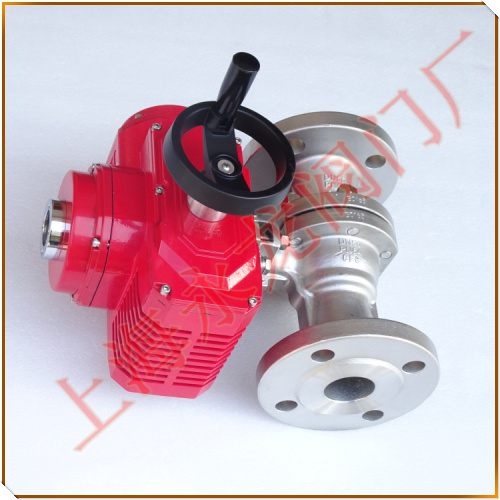

电动高压球阀-Q941F-64P高压电动球阀
简称：电动球阀 Electronic Ball Valve
电动高压球阀产品概述：
Q941F-64P高压电动球阀是工业自动化过程控制的一种管道压元件，通常用于管道介质的远程开、关（接通、切断介质）控制。可远距离集中控制能满足计算机程控的需要，广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业。高压电动球阀有GB、ANSI、DIN，JIS标准系列，阀体采用硅溶胶精密铸造，高带平台设计，执行器与球阀连接无需支架与连接轴，可以作为开关截流使用。
高压电动球阀技术参数：
1.公称通径：DN15～DN100(mm)
2.公称压力:PN4.0、6.4、10.0MPa
3.连接形式：法兰
4.结构形式：浮动直通式
5.电源电压：电动控制AC220V
6.动作范围：0～90°
7.阀芯结构：浮动"O"型阀芯
8.阀体材质：不锈钢304、316、316L
9.密封材料：PTFE、PPL
10.使用介质：液氨、水、油品、气体、腐蚀性介质等
11.控制方式：开关式(快速两位切断)、调节型(输入输出4～20mA信号)
电动高压球阀特点：
1.适用于管道压差大，密封要求严格的开关和切断管道介质的工艺场合和流体控制系统。
2.工作温度: -50℃ 至+100℃ (+150℃ PPL碳纤)。
3.在阀杆下部设置台阶，不至于阀门内压异常升高脱出阀杆。
4.止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活
5.在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
6.在球体与阀座间设置耐火密封槽，阀座烧损后，仍具有密封作用。
Q941F-64P电动高压球阀采用浮球式结构，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。
