调节阀的正作用、反作用的区别

调节阀的正作用、反作用的区别

调节阀的正作用－反作用是相对气动薄膜调节阀的执行机构而言，膜头上部进气，推杆向下运动叫正作用。下部进气，推杆向上运动叫反作用。

调节阀的气开－气闭是相对调节阀整机而言。随着信号的增加，阀门逐渐打开为气开阀，随着信号的增加，阀门逐渐关闭为气闭阀。没有信号时气开阀为关闭状态，气闭阀为全开状态。

流开－流闭是对介质而言的。在节流口介质的流动方向向着阀门打开方向流动时称为流开型，反之，向着阀门的关闭方向流动时为流闭型。

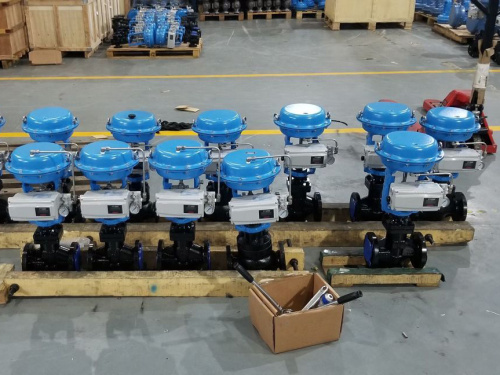

气动薄膜调节阀-上海永龙阀门厂

一、气动执行器的作用形式

(1)气动执行机构的正、反作用。当气动执行机构的输入气压增加时，推杆向下运动，称为正作用;相反，输入气压增加时，推杆向上运动，称为反作用(见图9-16),

(2)调节机构的正装和反装。阀芯有正装和反装两种形式。阀芯下移，阀芯与阀座间的流通截面积减小的称为正装阀;相反，阀芯下移时，流通截面积增加的称为反装阀(见图9-16)。对于双导向正装阀，只要将阀杆与阀芯下端相接，即为反装阀。公称直径Dg< 25mm的阀，一般为单导向式，因此只有正装阀。

(3)气动执行器的作用形式。气动执行器有气开式和气关式两种形式。信号压力增加时阀开，称为气开式;反之，信号压力增大时阀关，称为气关式。由于执行机构有正、反作用，调节阀(具有双导向阀芯)也有正、反作用，因此气动执行器的气开或气关即由此组合而成。

对于小口径调节阀，通常采用改变执行机构的正、反作用来实现气开或气关;对于大口径调节阀，则通常是改变调节阀的正、反作用来实现气开或气关。

二、调节阀定位器的功能

定位器是配合气动薄膜执行机构使用的。

(1)阀门定位器的正作用：输入信号增大时，输出到膜头的气压增大；

(2)阀门定位器的反作用：输入信号增大时，输出到膜头的气压减小；

①正作用执行机构与正作用定位器配合实现正作用执行机构的功能；

②正作用执行机构与反作用定位器配合实现反作用执行机构的功能；

③反作用执行机构与正作用定位器配合实现反作用执行机构的功能；

④反作用执行机构与反作用定位器配合实现正作用执行机构的功能；

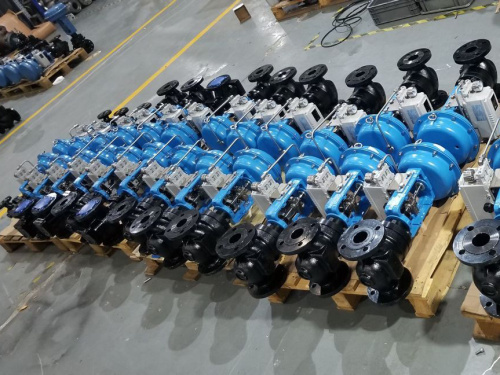

气动单座调节阀-上海永龙阀门厂

三、调节阀的FC气开或FO气关

(1)气开式调节阀随信号压力的增大而流通面积也增大；

(2)而气关式则相反，随信号压力的增大而流通面积减小。
