切断阀-紧急切断阀-气动紧急切断阀
Cut-off valve, emergency shut-off valve, pneumatic emergency cut-off valve
切断阀概述：

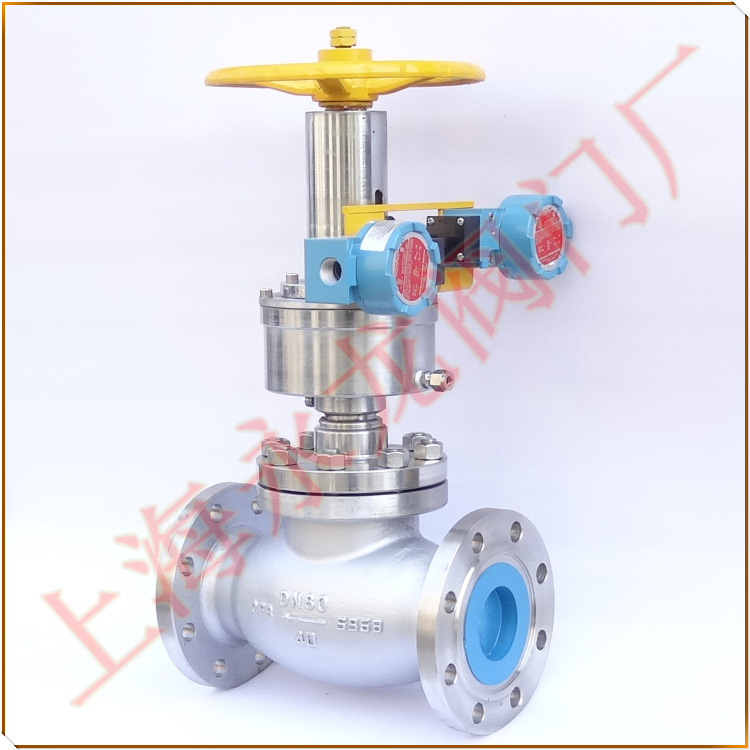

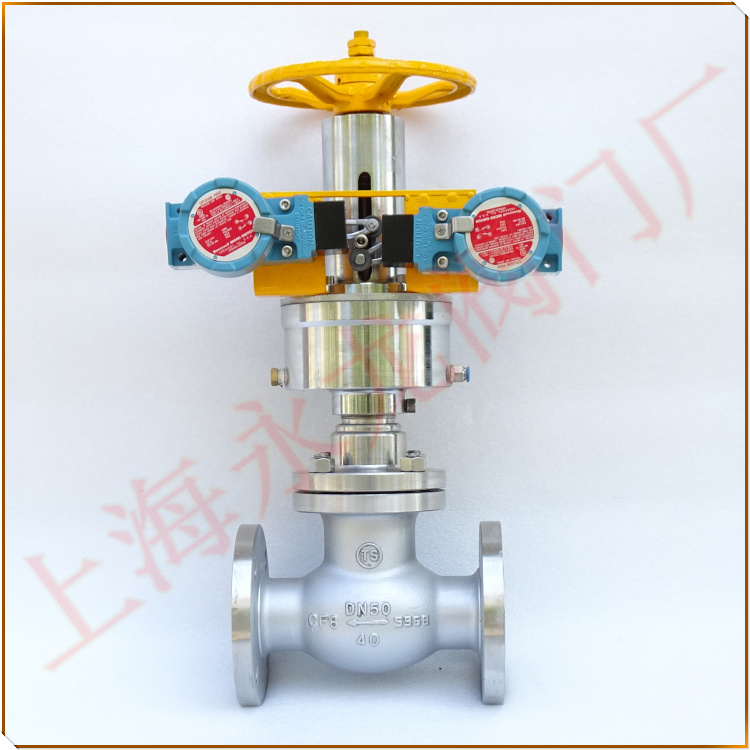

切断阀（Cut-off valve）由6个主要部件组成：手动装置，气缸，活塞，易熔合金塞，联轴器，不锈钢液氨截止阀。紧急切断阀（Emergency cut-off valve）安装硬件：信号反馈（行程开关），当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。或确认切断阀现场是开启与关闭状态。气动紧急切断阀（Pneumatic emergency cut-off valve）配套防爆电磁阀（solenoid valve）线圈，用来控制气源的自动化基础元件， 它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，气源压力推动活塞，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，气源压力从排气孔出，使阀门关闭。
紧急切断阀作用原理及结构说明：
1、常闭式气动切断阀：采用双作用气压缸，当电磁阀断电气源换向，上气缸进气，气源推动活塞推杆下移，阀门关闭。反之当电磁阀通电换向，下气缸进气，气源推动活塞推杆上移，阀门处于开启状态。本阀装配了行程开关，可以远程显示阀门开启或者关闭，显示状态为指示灯。《断电通气阀门关闭，通电通气阀门开启》
2、（isolating valve 截止阀; 切断阀）气源要求经过过滤的压缩空气或者氮气。阀体内的流动介质应该是：无杂质无颗粒的液体或者气体。
3、手轮机构用在当气源发生故障时，实现阀门在紧急情况下关闭，防止事故扩大，保证系统和人员安全。
4、阀门工作介质的流动方向为：按阀门箭头方向。
气动紧急切断阀手动手轮操作:如果阀门在气动操作位置时，请将《锁紧手轮》先松开,再将主手轮按逆时针旋转到顶，阀门开启；顺时针旋转底，阀门关闭；在手动操作时禁止打开气源。手动装置使用以后，如要气动操作必须要将手轮恢复到原来气动位子，否则影响气动操作。
