H76H碟式双瓣止回阀工作原理
时间：2021-03-26 17:33:46 来源：永龙阀门 阅读：0次
H76H碟式双瓣止回阀工作原理

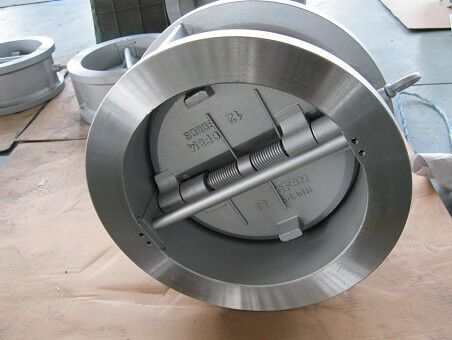

蝶形止回阀具有两个弹簧荷重的D形阀瓣，置于横跨阀门通孔的筋轴上，两个阀瓣绕中间阀轴旋转，如同两扇推拉门，同时装有弹簧，助推两个阀瓣向阀门关闭的方向运动。
H76H碟式双瓣止回阀工作原理：

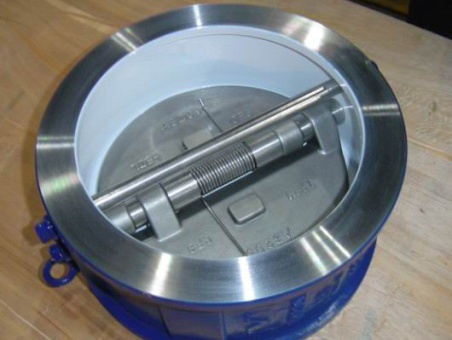

H76H蝶形止回阀双阀瓣结构采用两个弹簧负载阀瓣（半阀瓣），悬挂在中心垂直的铰链销轴上。当流体开始流动时，阀瓣在作用于密封表面中心的合力作用下开启。起着反作用的弹簧支架力的作用点位于阀瓣面中心外的位置，使得阀瓣根部首先开启。这就避免了旧型常规阀门在阀瓣开启时所出现的密封表面摩擦现象，消除了部件的磨损。
当流速减缓，扭转弹簧自动反作用，使得阀瓣关闭，向阀体阀座靠近，减少了关闭的行程距离和时间。当流体倒流时，阀瓣逐渐靠近阀体阀座，阀门的动态反应随之大大加速，减小了水锤现象的影响，从而实现无撞击性能。在关闭时，弹簧力作用点的作用使得阀瓣顶端首先关闭，防止阀瓣根部出现咬摩现象，使得阀门能够保持更长时间的密封整体性。
H76H碟式双瓣止回阀结构简单，只能安装在水平管道上，而且密封性比较差，使用中对其密封性要求也不高，蝶式双瓣止回阀依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流和水产生锤效应，适用于城市、工业及高层建筑给水、排水管网上，结构长度比旋启式止回阀短，安装比较方便。
