切断阀采购技术规格书如何编写

时间:2022-01-08 23:00:01      来源:永龙阀门      阅读:0

切断阀采购技术规格书如何编写

   切断阀在订货时只明确规格材质、结构说明、尺寸、型号就满足采购要求的做法,在当前市场经济环境里是一个很普遍的现象,但是这种做法是错误的,因为一个简单的阀门型号,所涵盖的技术要求只有很少的一部分,而且所涵盖的这部分要求也并不能完全正确地从型号里体现出来,这样就容易造成切断阀供需双方信息不对称,延误正常安装使用的时间或安装后造成隐患。因此在切断阀采购时编写出详尽、正确的技术文件是十分必要的。

    阀门首先要分为水利阀门和化工阀门、特种阀门。设计院工程师会整理各个装置的阀门材料汇总,这里面一般会包括各种形式的,各种尺寸和各种材质的阀门及相关电动执行机构、气动执行机构以及配套电子附件的防爆等级。例如,衬里阀门、氨用阀门、电动阀门、气动阀门、高温阀门、低温阀门、氧气阀门、保温阀门等。因为不同厂家实力重点是不一样的,分发技术标书的时候必须分开提出。所以往往一个比较大的项目中会编写不止一个阀门采购技术规格书(SIS仪表数据表),这样编制出来的技术文件可以很好适应报价的要求。

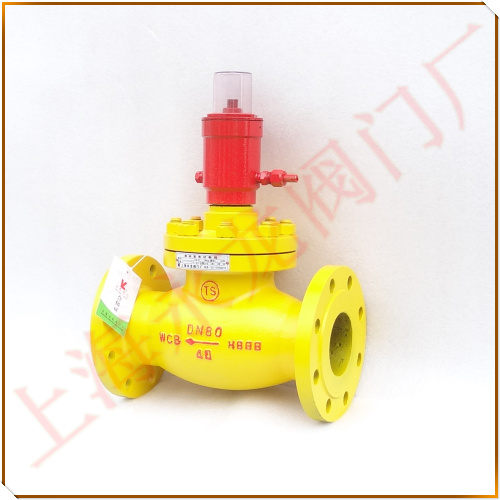

QDQ421F-25C气动紧急切断阀

QDQ421F-25C气动紧急切断阀-上海永龙阀门厂

①范围应明确指出所编写的技术规格书的针对性,如阀门类型和哪些方面的要求、针对什么工程、什么装置上使用等。

②现场基础资料包括:环境条件、安装场所和操作介质特性几方面。

指明阀门安装场所是在室外还是室内;环境条件包括诸如主要气象参数表:月平均温度、环境低、高温度、风速、相对湿度等;操作介质特性里要指出操作介质的成分及含量比例,这些条件对阀门安装来说,有时会影响到他提供产品的结构和配置等,例如,要考虑寒冷地区的防冻问题,还要考虑防腐蚀涂漆等级和各零配件对环境的适应性问题等。

③应用标准和规定应包括制造标准、检查试验标准、材料标准等。以阀门的标准来说/美国标准中就有API、ASTM、ASME、MSS等多个学会或阀门协会的标准,而国内大多是GB、JB、HG或者SH标准等。不同的设计、检验、材料及结构连接尺寸标准,其要求也大不相同,反映在阀门的结构、长度、配置也不相同,从而导致其价格也不相同。一般ASME或者API标准制造的阀门比GB或者JB标准制造的阀门贵一些。SH标准体系中引用API阀门时,应注意二者的温度-压力值的差别。尤其是碳素钢和铬钼钢材料,由于二者应用的材料的可比性较差,往往会出现对同一个公称压力等级,SH法兰却比同一温度下的API阀门的许用压力值低很多,此时就应适当提高法兰材料的强度等级,否则会造成阀门能力的浪费。除制造标准、检查试验标准、材料标准等这些基本标准以外,产品所涉及的其他标准也一定要填写全,否则可能会因此带来麻烦和失误。例如当阀门为对焊连接时,应给出其接管应用标准、接头焊缝坡口应用标准、管道标号等。

④主要技术要求包括阀门的设计与制造、材料、检验和试验、铭牌、涂层包装和运输、提交文件、技术服务、验收、售后服务、保证和担保主要几大项。

a.材料要求中应规定切断阀(紧急切断阀、气动切断阀、电动切断阀)所需材料的标准及代号、材料名称、性能等级及其成形方式等,阀门制造商按此加工制造时,应要求提供相关材料的化学成分和力学性能检测报告,对需要无损检测的部件应要求提供无损检测报告。

b.设计与制造要根据实际使用的需要,尽量多地描述所需阀门的相关结构类型、结构特点、设计制造标准以及特殊要求等,以便于阀门生产厂家上海永龙阀门厂技术员更加准确地根据描述,制造出符合实际需要的紧急切断阀。

c.检验和试验中应规定阀门的检验和试验标准代号;提出相应检验和试验要求,如有特殊要求的,要单独提出并给予说明,对需要无损检测的部件应规定无损检测的方法及接收等级。

d.根据需要分别规定阀门制造商在投标中、订货后与交货时所需提交的技术文件。

e.规定所需阀门涂层包装和运输相应标准,并给予适当补充。如阀门表面预处理、涂料类型、涂层厚度、包装运输类型要求等。

f.对所需阀门铭牌内容、铭牌材料、固定方式给予规定。

g.规定阀门制造商在中标后对所供阀门配套的技术服务。

h.售后服务、保证和担保则根据实际需要进行规定。

i.规定验收方法及验收要求。验收分为工厂验收、到货验收、中间验收及最终验收。

QDY421F-25C液动紧急切断阀

QDY421F-25C液动紧急切断阀-上海永龙阀门厂

⑤阀门数据表是阀门订货单位向阀门厂提出阀门产品具体要求,它应包括阀门代号、结构类型、驱动方式、连接类型、公称压力、公称尺寸、数量、应用标准(对焊时应同时给出接管壁厚)、阀体材料及材料标准、阀盖垫片、阀盖螺栓、阀内件号、阀杆填料、执行机构用的公用条件(如果有时)等内容;对管件、管子等,它应包括产品名称、公称壁厚、数量、材料、结构要求、规格、材料标准、应用标准、连接类型等内容。该项的填写既烦琐又要细致,如果漏项,将会给采购工作带来失误,尤其是向国外采购时,会带来经济损失,并可能涉及工程建设的进度。这个是阀门采购的核心部分,特别是对于特种阀门来说能否正确而经济地选购合适产品尤为重要。这步工作如果能够做到位,那么对于正确选购阀门来说已经成功了一半。

⑥特殊技术要求协商招标技术文件不同于签订合同用的技术附件,因为此时制造商尚未确定,前来投标的制造商情况又不尽相同,一些技术要求不便具体提出。此时可以将一些对产品质量有影响的问题提出来,由制造商来回答。例如制造商拟采用的材料冶炼方法、工艺评定的项目、型式试验的项目、型式试验的合格率和内定指标、交货状态、原产地、同类条件的应用业绩、交货期、售后服务、质量保证期等。如果为了统一报价基础,也可以就影响价格的项目如规定好一个阀门泄漏等级进行谈判,然后再根据谈判的结果进行调整。

YoLo上海永龙切断阀紧急切断阀气动切断阀电动切断阀、液动切断阀、燃气切断阀、低温切断阀、液氨切断阀、安全切断阀、氨用切断阀、站用切断阀

文章转载,如有侵权,请联系删除
