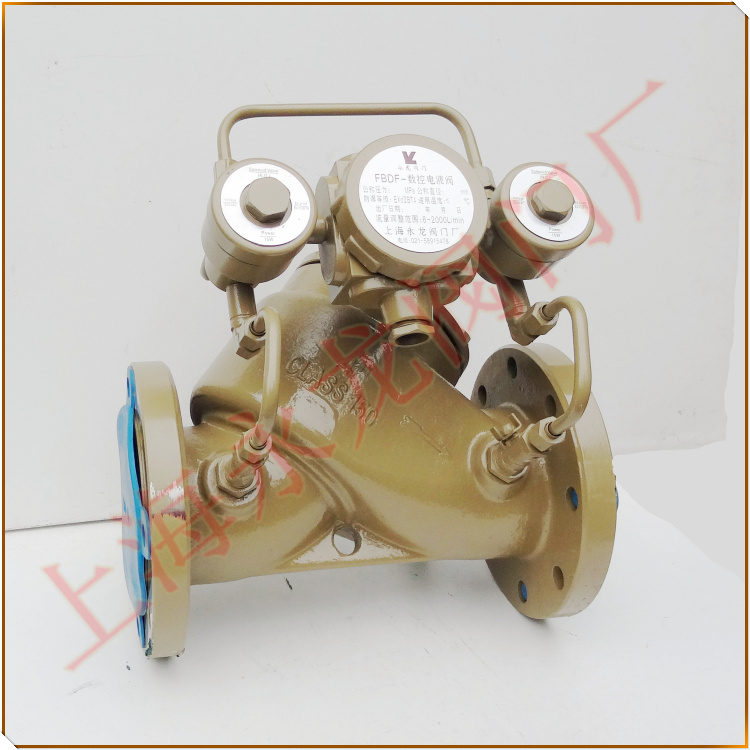

【中美技术】活塞式FBDF-16数控电液阀
别称：活塞式数控电液阀
型号：FBDF-16
数控电液阀概述：
数控电液阀是膜片式电液阀改进的新产品，把阀芯运动的膜片改为活塞代替，由先导电磁阀和主阀组成。先导电磁阀和球阀组成控制回路，关闭调节球阀和常开电磁阀构成控制回路上流管路，开启调节球阀和常闭电磁阀构成控制回路下流管路。在主阀打开或关闭过程中，常开电磁阀保持通电，常闭电磁阀断电，上流、下流管路被关闭，阀套中的介质被截聚，形成恒定的压力，使主阀被锁定在一定的位置，保持一定的流量。
当管路压力发生变化使流量变化时，通过调整阀套中介质的量就能调整主阀的开启位置，从而重新调到设定的流量。这就是电液阀的恒流功能。
活塞式电液阀工作原理：
常态下，介质由阀门进口经上流管路进入阀套，介质在主阀膜片或活塞两端不产生压差，主阀在阀套中弹簧力的作用下被关闭。
当需要关闭阀门时，由计算机发出阀门关闭信号，常开电磁阀断开（开启），同时常闭电磁阀断开（关闭）。这时，由上游通向主阀膜片上的腔室的通道被导通， 主阀膜片上的腔室通向下游的通道被截止。上游的高压介质通过常开电磁阀进入主 阀膜片上的腔室。此时，膜片上、下部压力相等，在弹簧力的作用下使主阀关闭。
当两只电磁阀都通电以后，上流管路被关闭，阀套中的介质经下流管路被排到阀门出口，主阀膜片或活塞在介质压力作用下克服弹簧力形成向上压差，使主阀向上运动而被打开。
在管道输送介质过程中，当需要开启阀门时，由计算机发出阀门开启信号，常开电磁阀通电（关闭），同时常闭电磁阀通电（开启）。这时，由上游通向主阀膜片上的腔室通道被截止，主阀膜片上腔室通向下游的通道被导通。此时，膜片下部 的压力高于上部压力，主阀膜片上的腔室的介质通过常闭电磁阀通道排向下游管道，主阀被打开。
电液阀主阀状态与电磁阀状态对照表
| 主阀状态 | 同时控制 | 分别控制 | ||
| 常开电磁阀 | 常闭电磁阀 | 常开电磁阀 | 常闭电磁阀 | |
| 闭 | 开（断电） | 闭（断电） | 开（断电） | 闭（断电） |
| 开 | 闭（通电） | 开（通电） | 闭（通电） | 开（通电）→ |
| 闭（断电）→ | ||||
| 闭 | 开（断电） | 闭（断电） | 开（断电）→ | 闭（断电） |
| 闭（通电）→ | ||||
电液阀产品特点：
1、稳定可靠，使用寿命大于10万次。
2、开闭速度可调，消除“水击”。
3、可自动和手动控制，免装旁通回路。
4、可水平、垂直安装，适用范围广。
5、开闭灵活、结构简单、维修方便。
6、电源AC220V、DC24V可选。
7、可用于天燃气、液化气、气阀、代工。
8、由控制器控制，无级开闭，实现恒流、补量。
在主阀开启和关闭过程中，常开电磁阀通电（关闭），常闭电磁阀断电（关闭）。这时，上、下游通道均处于截止状态，介质压力被截聚在主阀膜片上腔室内， 使得主阀由于液压差而被锁死在固定的打开位置上，从而保持了主阀出口送出一个 恒定的流量。当上游流量发生变化时，由计算机根据流量仪的反馈信号给相应的电 磁阀发出信号，就能重新自动调节到预先设定的流量值。
电液阀生产商＆上海永龙阀门厂，FBDF系列数控电液阀经研发、改进为适合国情使用的活塞式电液阀，数控电液阀。广泛用于我国的石油、化工产品的自动化控制收发系统、快速供油系统、自动化灌装系统、消防自动化控制系统等。
相关产品：ZCRB燃气切断阀
