气动（液氨）紧急切断阀
别称：气动（氨用）紧急切断阀 气动（氨气）紧急切断阀 液氨（气动）紧急切断阀
型号AQDQ421F-40P
气动（液氨）紧急切断阀概述：

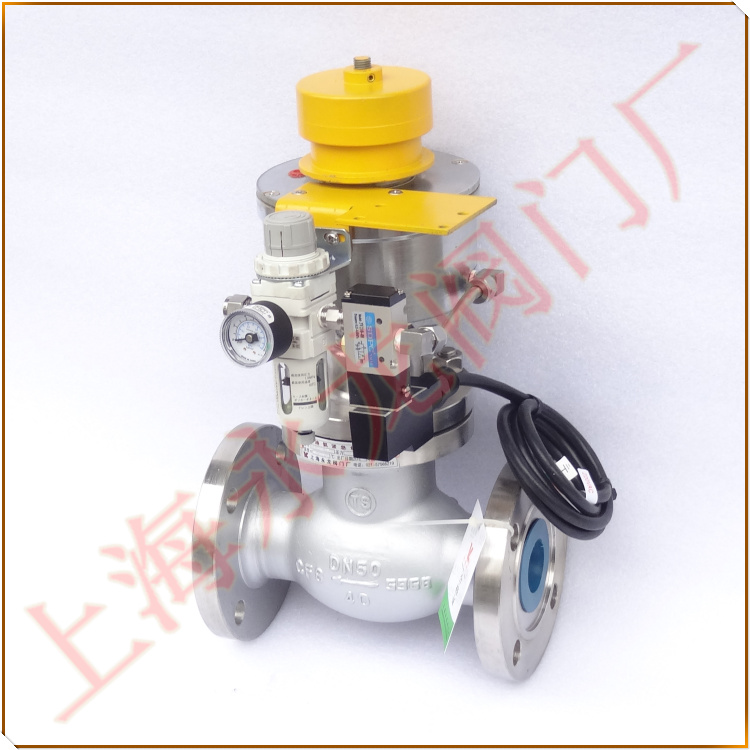

AQDQ421F-40PDN50气动（液氨）紧急切断阀是上海永龙阀门厂第3代改进产品，在原基础塑料接管更换为不锈钢管，防止塑料接管在热胀冷缩的环境产生气管漏气，导致气压不足，阀门开关不灵敏或不动作，原塑料盖帽更换为伞形碳钢封头，防止天气冷热变化，塑料盖帽碎裂雨水进入气缸，导致气缸生锈，活塞密封圈在动作受损，气缸漏气失压阀门不开启。国产空气过滤减压阀更换成日本AW20-02B-C-A气源处理器，调压/过滤精度高，外观大方。气缸内部经过电镀，增强气缸内壁的抗腐蚀性，使气缸与活塞的密封圈减少磨耗，提高使用寿命。阀腔内部经过超声波清洗，能使物体表面和缝隙中的污垢迅速剥落，防止杂质残留对阀杆密封及阀座密封的损坏。
气动液氨紧急切断阀技术参数：
1.规格通径：DN25～DN200
2.阀体材质：碳钢，不锈钢/304
3.连接方式：法兰/突面、凹面、凸面
4.阀体压力：PN16，PN25,FN40
5.使用温度：WCB/-29～80℃，CF8/-40～80℃
6.熔闭温度：75℃±5℃
7.适用介质：煤气，燃气，液化气，液氨，氨气，甲醇，甲苯，沼气，弱腐蚀性气体/液体
液氨气动紧急切断阀工作原理：
气动（液氨）紧急切断阀是一种常闭式气动阀门，安装在储罐/球罐的装泄管道的入口，在槽车或货船装泄臂接管相连接后，给线圈通电，气源压力通过电磁阀进入气缸推动活塞压缩弹簧力，阀门开启，接通物料的装卸过程，当装卸过程结束，给线圈断电，气源压力通过电磁阀排气口排出，储罐介质的压力及弹簧力展开，快速推动活塞下沉，阀门关闭。当环境温度出现异常高温，在气缸的易熔合金塞软化熔解，气源压力排出，阀门即可迅速关闭。安全紧急切断阀起到保护储罐设施安全及环境污染安全的作用。
液氨紧急切断阀连接尺寸表：
| DN | L | D | D1 | D2 | D3凸 | D4凸 | b | f | Z-φ | H |
| 25 | 160 | 115 | 85 | 65 | 57 | 58 | 16 | 4 | 4-φ14 | 262 |
| 32 | 180 | 140 | 100 | 76 | 65 | 66 | 18 | 4 | 4-φ18 | 245 |
| 40 | 200 | 150 | 110 | 84 | 75 | 76 | 18 | 4 | 4-φ18 | 321 |
| 50 | 230 | 165 | 125 | 99 | 87 | 88 | 20 | 4 | 4-φ18 | 346 |
| 80 | 310 | 200 | 160 | 132 | 120 | 121 | 24 | 4 | 8-φ18 | 435 |
| 100 | 350 | 235 | 190 | 156 | 149 | 150 | 24 | 4.5 | 8-φ22 | 460 |
