别称：紧急切断阀电磁阀 燃气紧急切断阀
型号：ZCRB-16
燃气安全切断阀概述：
燃气安全切断阀(Gas safety shut-off valve)属工业级手动复位开阀、交流/直流电脉冲驱动关阀且开关状态捍自保持的隔爆型防爆电磁阀。它是燃气管道的安全紧急切断装置。它可与燃气泄漏报警器系统连接或消防及远程自动/手动紧急切断气源确安保用气安全。当发生燃气泄漏、报全警器报警给电磁阀通电时,阀门会自动关闭。开阀需经人工手动开启满足安全管理规范,符合燃气泄漏事故处理要求。
燃气安全切断阀技术参数：
| 适用介质:天然气，液化气，煤气 | 关闭时间≤1S |
| 密封材料:氟橡胶 | 只能手动开启(手动复位) |
| 阀体材料:浇铸铝合金,碳钢，不锈钢 | 防爆标志: ExdIIcT5 Gb |
| 使用环境温度:-20℃～+60℃ | 防护等级：IP65(要求盖上防护罩) |
| 运输贮存温度：-40℃～+60℃ | 电缆长度:1.5米(双护套引线) |
| 公称压力:PN16(用于法兰) | 连接方式:内螺纹、法兰(见规格尺寸表) |
| 最大工作压力:0.1MPa～0.4MPa | 满足标准:Q/CNS 1-2013 |
| 注:1bar=0.1MPa=14.5PSI | 关闭方式:通电 |

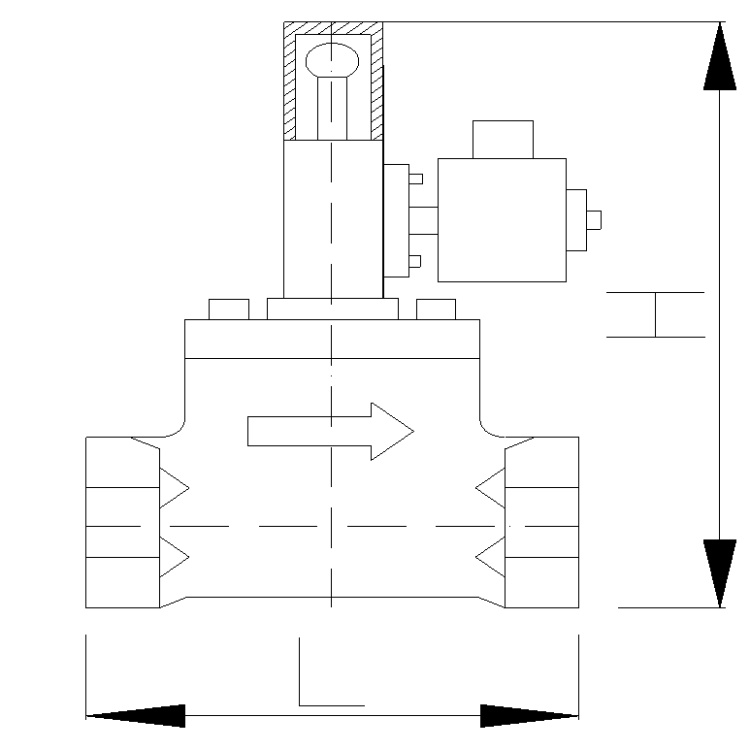

燃气安全切断阀外形图：
燃气安全切断阀连接尺寸图：
| 公称通径DN | 内螺纹 | 法兰连接 | ||||||
| G螺纹 | L | H | L | H | D | K | n-∅d | |
| 25 | 1 | 100 | 225 | 118 | 260 | 105 | 85 | 4-14 |
| 32 | 1-1/4 | 125 | 235 | 128 | 270 | 122 | 100 | 4-14 |
| 40 | 1-1/2 | 140 | 250 | 152 | 295 | 136 | 110 | 4-16 |
| 50 | 2 | 158 | 270 | 160 | 310 | 155 | 125 | 4-17 |
| 65 | 205 | 365 | 175 | 145 | 4-17 | |||
| 80 | 270 | 395 | 195 | 160 | 8-18 | |||
| 100 | 300 | 425 | 215 | 180 | 8-18 | |||
| 125 | 400 | 480 | 270 | 220 | 8-18 | |||
| 150 | 480 | 510 | 280 | 240 | 8-23 | |||
| 200 | 600 | 585 | 340 | 295 | 12-23 | |||
| 250 | 630 | 680 | 405 | 355 | 12-25 | |||
| 300 | 700 | 750 | 460 | 410 | 12-25 | |||
燃气安全切断阀特点：
隔爆型防爆:防爆罩采用钢铁材料制造,可室外防水、防外部冲击力,防环境温度变化
关阀方式:通过给线圈断电来关闭阀门。
开阀方式:手动开启,开阀需到现场人工操作,符合燃气事故处理要求
保持方式:双稳态功能,无任何动力下保持常开及常闭状态
关阀速度:小于1秒。
结构:阀内介质与外部完全隔离安全可靠。
静密封性能:三点一线(导向销手动杆、活塞),密封严密。
动密封:双级密封,动密封环具有磨损自动补偿功能,寿命延长。
