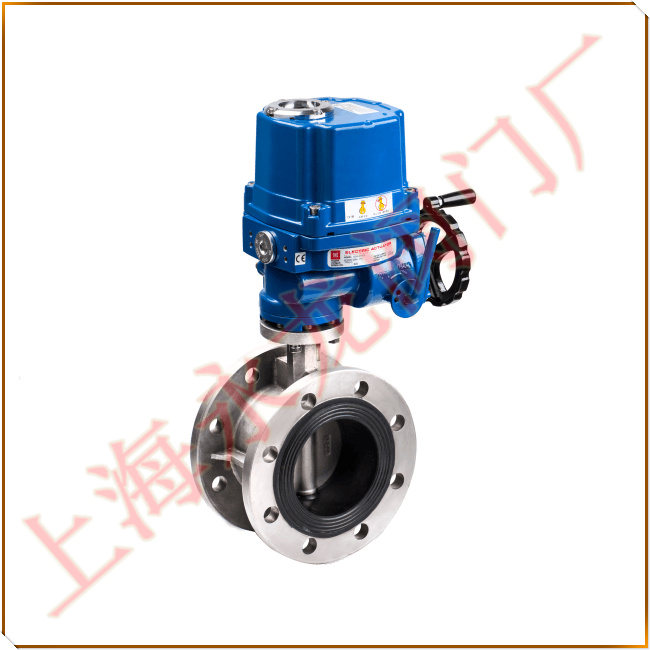

软密封电动蝶阀 electric butterfly valve
型号：D941X-16C
电动软密封蝶阀概述：
软密封电动蝶阀是一种软密封阀门。主要由全衬胶阀体、蝶板、阀杆、操作机构等几部分组成，采用橡胶整体硫化结构，彻底隔断了介质与阀体金属的接触，加之耐腐蚀蝶板，阀门具有优异的防腐性能，蝶板采用薄饼状结构，加之全通径阀座，阀门具有很低的流阻，橡胶阀座整体硫化在阀体上，阀门开关过程中阀座不会有任何移位与错动。阀门全关时，阀座各处压缩量均匀，阀门具有较低的操作扭距。产品具有结构简单、耐蚀性好、操作扭距轻便、可靠性高等特点。
主要特点：
1、设计新颖、合理，结构独特，启闭迅速；双向密封性能优良，扭矩值小，零件加工性能优越。
2、操力矩小，操作方便，省力灵巧；流量特性趋于直线, 调节性能好。
3、法兰连接安装便捷，立式、卧式安装均可。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
6、阀门可用于管端作放空阀用，性能可靠。
主要性能参数：
公称压力：PN 1.0/1.6Mpa
适用温度：≤120℃
适用介质：水、空气、油品
主要零部件：阀体、阀瓣、阀杆、阀座、转轴
主要材料：球墨铸铁、碳钢、304不锈钢、三元乙丙橡胶EPDM
执行标准：
设计及制造：GB/T 12238-2008
结构长度：GB/T 12221-2008
试压标准：GB/T 13927-2008
上法兰尺寸：ISO 5211
侧法兰尺寸：GB/T 17241.6-2008
软密封电动蝶阀适用于温度≤120℃，公称压力≤1.6MPa的市政建设、水利工程、消防、水处理、医药、化工、石油、电力、轻纺、造纸等船舶、给排水、气体管道上作开关流量和截流介质的作用。通过选用不同材质的阀板和密封座，以及板、轴通过无销连接可用于更恶劣的工况，如脱硫、真空、海水淡化系统等。
衬胶蝶阀可选配蜗轮传动、手柄传动、电动、气动等驱动方式，满足客户所需求。
