电动切断阀-执行器各色电线代表什么含义
时间：2020-09-19 20:54:57 来源：永龙阀门 阅读：0次
电动切断阀-执行器各色电线代表什么含义

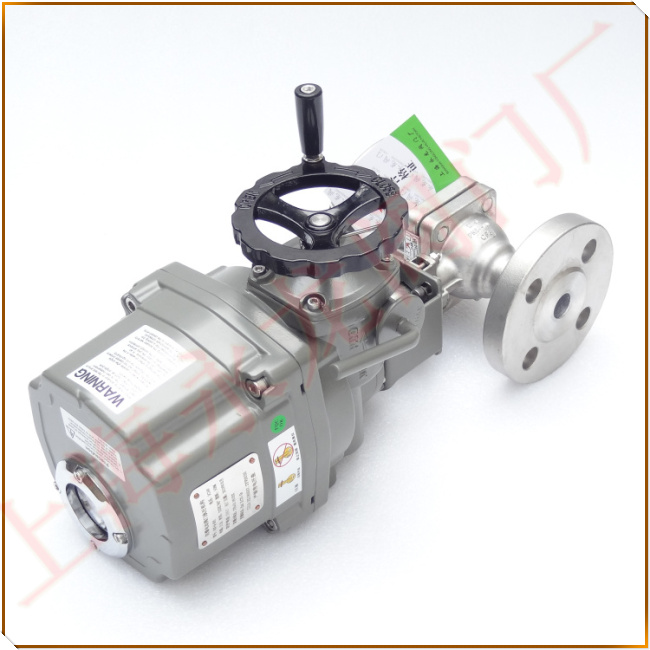

电动切断阀，电动紧急切断阀，电动球阀，电动蝶阀执行器采用电机为驱动力，执行器内置多个接线端口，通常需要采用不同颜色的电线来区分内部布线，避免接错导致执行器不动作或短路。
1、依导线颜色标志电路
黑色——装置和设备的内部布线。
棕色——直流电路的正极。
红色——三相电路的C相；
半导体三极管的集电极；
半导体二极管、整流二极管或可控硅管的阴极。
黄色——三相电路的A相；
半导体三极管的基极；
可控硅管和双向可控硅管的控制极。
绿色——三相电路的B相。
蓝色——直流电路的负极；
半导体三极管的发射极；
半导体二极管、整流二极管或可控硅管的阳极。
淡蓝色——三相电路的零线或中性线；直流电路的接地中线。
白色
双向可控硅管的主电极；无指定用色的半导体电路。
黄和绿双色（每种色宽约15～100毫米交替贴接）——安全用的接地线。
红、黑色并行——用双芯导线或双根绞线连接的交流电路。
2、依电路选择导线颜色时
交流三相电路
A相：黄色；B相：绿色；C相：红色；
零线或中性线：淡蓝色；安全用的接地线：黄和绿双色。
用双芯导线或双根绞线连接的交流电路
红黑色并行。
直流电路
正极：棕色；负极：蓝色；接地中线：淡蓝色。
半导体电路
半导体三极管的集电极：红色；基极：黄色；发射极：蓝色。半导体二极管和整流二极管的阳极：蓝色；阴极：红色。
可控硅管的阳极：蓝色；控制极：黄色；阴极：红色。
双向可控硅管的控制极：黄色；主电极：白色。
整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；
有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
具体标色时
在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。

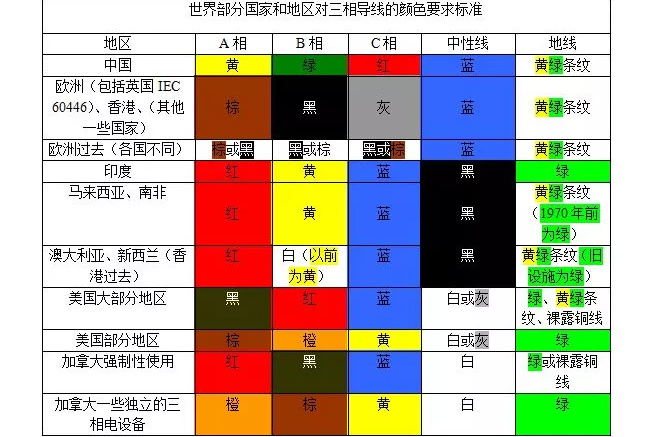

3、附表：各国三相导线颜色要求标准
此外，小编再说一句：各国有地区差异，要具体情况具体分析，不能教条，维修进口设备尤其注意，万用表测量实际为准。有朋友修过德国，瑞士设备，24v正负极都是蓝色控制回路电线，还有橙色正，白色负，绿色接地；美国的是，蓝色正，蓝白相间是负极。所以以上内容提供参考，大家一起进步！
