角行程电动执行器_电动阀门工业4.0生态智造品牌运营机构

时间：2018-10-30 16:01:15 来源：永龙阀门阅读：0次

角行程电动执行器_阀门工业4.0生态智造品牌运营机构

角行程电动执行器概述：

“YongLong”系列角行程电动执行器用于控制0°～270°旋转的阀门及其他同类产品，如电动蝶阀，电动球阀，广泛应用于石油制品、化工储罐、燃气加气站，水处理、消防设施、船舶码头、造纸排污、电站脱硫脱硝泄漏、供热供暖、食品制冷，楼宇自控、轻工等机械设备配套各行业中。以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最输出扭矩达5000N·m。

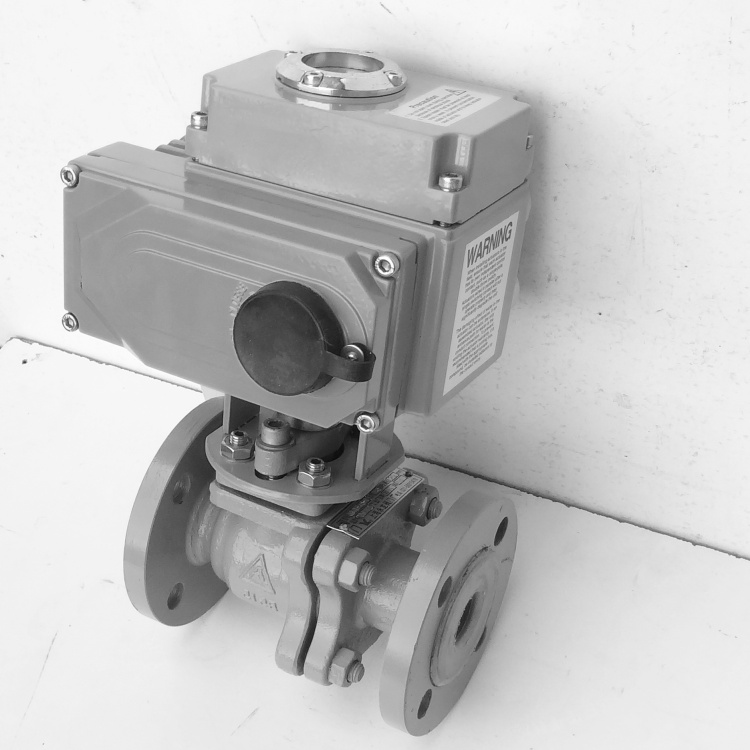

电动阀门-衬氟电动球阀

角行程电动执行器性能特点：

①壳体：硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP65，NEMA4和6，并有IP68型供选择。

②电机：采用全封闭鼠笼式电机，具有体积小，扭矩大，惯性力小等特点，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。

③手动结构：手柄的设计保证安全可靠、省力、体积小。不通电时，扳动手柄可进行手动操作。不用手动时，将扳手置于扳手夹内，方便使用。

④指示器：安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。

⑤干燥器：用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。

⑥密封：标准产品防护等级是IP65，并可选IP68防护等级。

⑦限位开关：机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响。

⑧自锁：精密的蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（最大50分贝），寿命长；有自锁功能，防止反转，传动部分稳定可靠，无需再加油。

⑨防脱螺栓：拆除外壳时，螺栓附在壳体上，不会脱落。

⑩安装：底部安装尺寸符合ISO5211/ DIN3337国际标准，孔成双四方形便于方杆的阀线性或45°转角安装，适应性强。可以垂直安装，也可以水平安装。

⑪线路：控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。

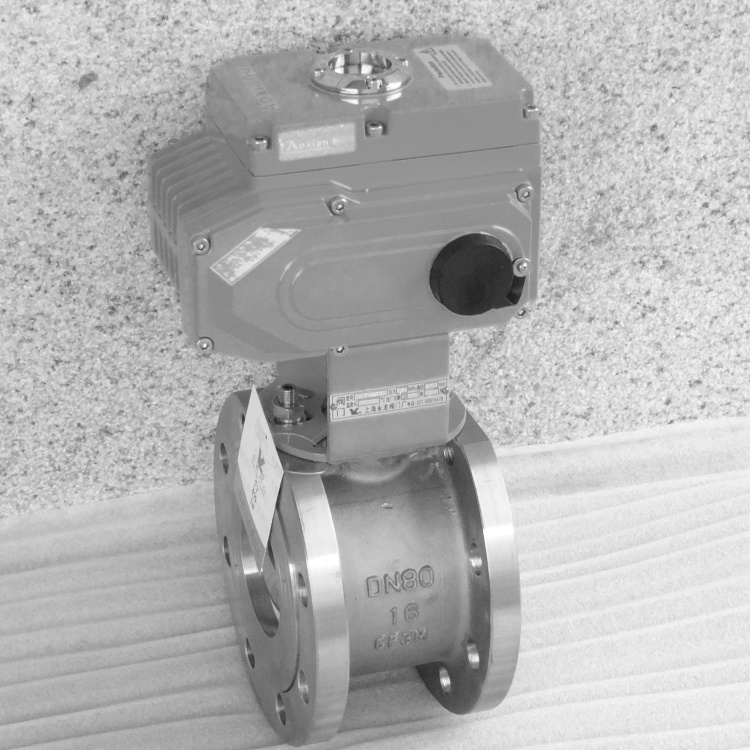

电动阀门-CF3M电动球阀

电动阀门-角行程电动执行器标准技术参数：

外壳	铝合金外壳，防水级别：IP65（可选IP68），NEMA4 and 6
电机电源	110/220V AC 1Phase，380/440V AC 3Phase， 50/60Hz， ±10%
控制电源	110/220V AC 1Phase，50/60 Hz， ±10%
电机	鼠笼式异步电机
限位开关	2 X 开（Open）/关（Close），SPDT，250V AC 10A
辅助限位开关	2 X 开（Open）/关（Close），SPDT，250V AC 10A
行程	90°～270°±10°（90°以上提前说明）
失速保护/操作温度	内置热保护，开120℃ ±5℃/关97℃ ± 5℃
指示器	连续的位置指示
手动操作	机械手柄（可选装手轮）
自锁装置	蜗轮，蜗杆机构提供自锁
机械限位	2个外部调整螺栓
干燥器	30W (110/220V AC)防冷凝
接线孔	2×M18*1.5（AOX-R-003除外）
环境温度	-30℃--+70℃
润滑	铝基润滑脂（EP型）
材料	钢，铝合金，铝青铜，聚碳酸脂
环境湿度	最大(Max) 90％ RH
抗震性能	X Y Z 10g，0.2～34 Hz，30分(minutes)
外涂层	干粉，环氧聚酯

“YongLong”系列电动阀门：电动球阀，电动V型调节球阀广泛应用于油库油罐、火电厂、机械配套，冶金、石化、消防、水处理等行业，并出口南非，印度、越南、菲律宾、沙特、缅甸、马来西亚等国家。永龙始终坚持科技创新为本，积极引进日本、德国、韩国、美国同类产品的先进技术，同时与国内多家大型企业集团、技术研究院所、高等院校建立了长期技术合作伙伴关系，实现了产品的不断更新换代，持续满足市场及用户的需求。

更多产品信息请查看电动球阀栏目关注我们企业文化及新闻资讯新产品发布
