低温拉断阀-液氮储罐现场
时间：2020-08-22 01:59:46 来源：永龙阀门 阅读：0次

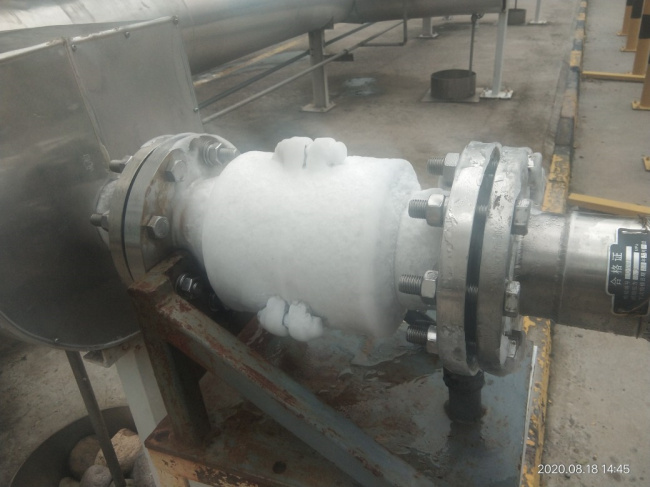

低温拉断阀-液氮储罐应用现场
Cold snap valve - liquid nitrogen storage tank application field
低温拉断阀（安全断开联轴器 Safey Break Away Coupling）属于软管或鹤管承受意外过载情况下的被动安全保护装置。一端安装在固定的管道或者储罐出口，另一端连接低温鹤管或金属软管，当压力过载触发时拉断阀瞬间分离成两半阀体，其内置阀门自动截断管线在分离点的通路，从而防止低温物料外溢造成的安全事故。
低温拉断阀（分离式联轴器 Nottrennkupplungen）应用：
*使用软管线进行装载过程
*使用铰接管臂的加载过程
*软管站
*灌装过程
*移动加油系统
*液氧、液氩、液氮、石油液化气等其他低温介质
紧急拉断阀基本原理：

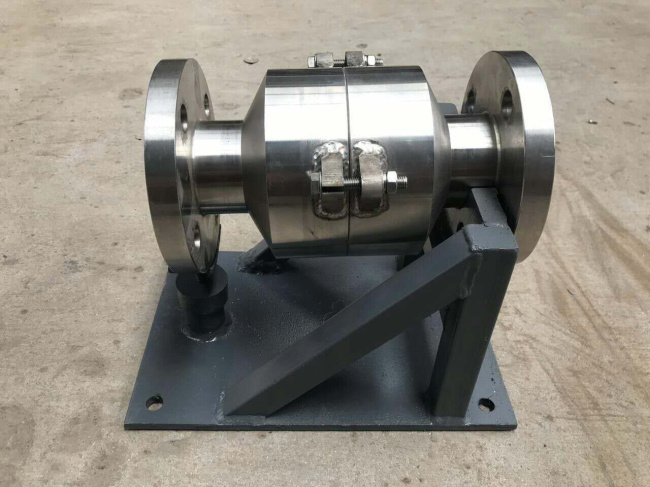

低温拉断阀（分离式联轴器 Nottrennkupplungen）由两个几乎相同的半联轴器组成。在正常运行中，它们借助三个断裂螺栓通过一对法兰相互连接。法兰连接没有重叠，因此管线上的拉力直接传递到断裂螺栓。拉断阀不受负载角度的限制，在纯轴向载荷的情况下，拉伸载荷均匀地分布在所有三个螺栓上，因此此处的触发阈值最高。另一方面，在侧向拉力的情况下，负载在分断销上的分布不均匀，与耦合轴的夹角越大。然后，负载逐渐集中在一个螺栓上，只能集中在两个螺栓上。
拉断阀如果超过其抗拉强度，则螺栓会断裂并且法兰连接松动。在这种情况下，必须立即将单独的联轴器半部牢牢锁定，为此，两个半部都分别装有弹簧式止回阀。它们在运行时相互支撑，并保持横截面敞开。在分离的情况下，不再提供阀的相互支撑作用，因此它们突然关闭了逐渐变小的横截面。
