别称：氨气球阀 液氨球阀
型号：AQ41F-25/40C AFHDQ-0040-025
氨用球阀概述：
氨用球阀(Ammonia with ball valve)为浮动式O型类型，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。产品结构简单，密封性好，在关闭状态后，球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。所以氨用球阀通常应用在介质PN4.0MPa压力以下的管道。
▼ISO5211平台连接▼阀杆防飞出设计▼防静电装置▼上密封可调功能▼防火结构设计▼壳体脱腊精密铸造
氨用球阀设计标准：
| 设计制造 | GB/T-12237 |
| 法兰连接 | HG/T-20592 GB/T-9113 |
| 结构长度 | GB/T-12221 |
| 壁厚标准 | GB/T-26640 |
| 检验试验 | GB/T-26480 |
氨用手动球阀结构优点：
1，密封性能好。阀座密封圈采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
2，介质流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
3，阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
4，开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
5，球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动执行器、电动执行器。
氨用球阀_氨用（手动/电动/气动）球阀壳体采用硅溶胶精铸，杜绝了阀体出现气泡及砂眼，有效防止外漏，填料及密封圈材料采用聚四氟乙烯（日本大金PTFE），它对几乎所有的化学物质都是惰性的，且具有摩擦系数小、性能稳定、不易老化、温度适用范围广和密封性能优良的综合性特点。

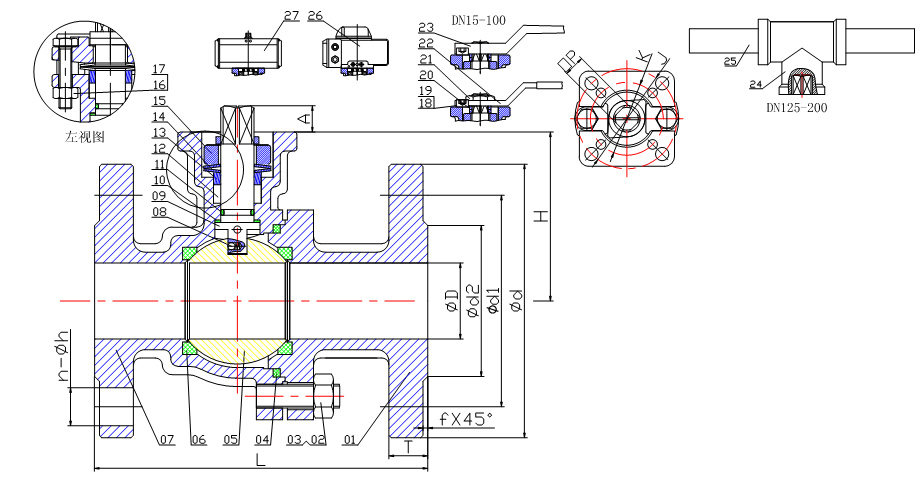

氨用电动球阀外形尺寸及连接尺寸PN1.6MPa～PN4.0MPa 单位：mm| DN | PN | ∅D | ∅d | ∅d1 | ∅d2 | L | n | ∅h | T | f | H | A | □P | K | J |
| 15 | 16-40 | 15 | 95 | 65 | 45 | 130 | 4 | 14 | 16 | 2 | 51 | 9 | 9 | 36 | 50 |
| 20 | 16-40 | 20 | 105 | 75 | 58 | 130 | 4 | 14 | 18 | 2 | 55 | 9 | 9 | 36 | 50 |
| 25 | 16-40 | 25 | 115 | 85 | 68 | 140 | 4 | 14 | 18 | 2 | 63 | 11 | 11 | 42 | 50 |
| 32 | 16-40 | 32 | 140 | 100 | 78 | 165 | 4 | 18 | 18 | 2 | 71 | 11 | 11 | 42 | 50 |
| 40 | 16-40 | 38 | 150 | 110 | 88 | 165 | 4 | 18 | 18 | 2 | 81 | 14 | 14 | 50 | 70 |
| 50 | 16-40 | 50 | 165 | 125 | 102 | 203 | 4 | 18 | 20 | 2 | 88 | 14 | 14 | 50 | 70 |
| 65 | 25-40 | 65 | 185 | 145 | 122 | 222 | 8 | 18 | 22 | 2 | 114 | 17 | 17 | 70 | 102 |
| 80 | 25-40 | 76 | 200 | 160 | 138 | 241 | 8 | 18 | 24 | 2 | 124 | 17 | 17 | 70 | 102 |
| 100 | 25-40 | 100 | 235 | 190 | 162 | 305 | 8 | 22 | 24 | 2 | 147 | 17 | 17 | 70 | 102 |
| 125 | 25-40 | 125 | 270 | 220 | 188 | 356 | 8 | 26 | 26 | 2 | 179 | 22 | 22 | 102 | 125 |
| 150 | 25-40 | 150 | 300 | 250 | 218 | 394 | 8 | 26 | 28 | 2 | 207 | 27 | 27 | 102 | 125 |
| 200 | 25 | 200 | 360 | 310 | 274 | 457 | 12 | 26 | 30 | 2 | 246 | 36 | 36 | 125 | 140 |
| 200 | 40 | 200 | 375 | 320 | 285 | 457 | 12 | 30 | 34 | 2 | 246 | 36 | 36 | 125 | 140 |
⑴安装前，把前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。
⑵阀门法兰与管线法兰间按管路设计要求装上密封垫。
⑶法兰上的螺栓需对称、逐次、均匀拧紧。
⑷把阀门全开全闭数次，是否能够正常灵活的开关。
