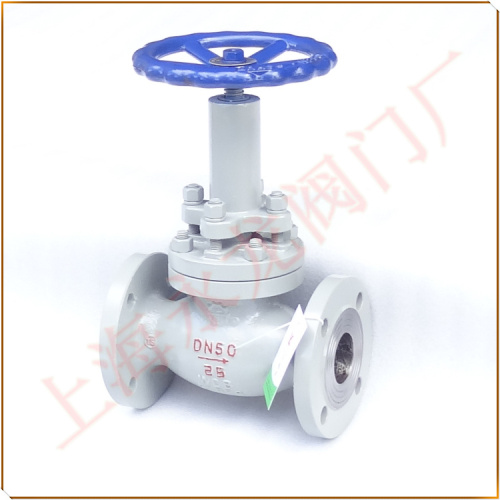

UJ41H-25C无泄漏蒸汽截止阀 steam stop valve
型号：UJ41H-25C UJ41Y-25C
主要特点及用途：
UJ41H-25C无泄漏蒸汽截止阀（steam stop valve）实用新型产品是集柱塞阀密封性能、截止阀的截止、节流功能和启闭灵活等优点集于一体而设计完成的一种高效率产品，故具有肩闭灵活、載止、节流、蜜封可靠、密封件不易黁损及使用寿命长等特点。UJ41H-25C无泄漏蒸汽截止阀可根据客户要选择阀体材质，广泛应用于石油、化工、水、蒸汽、气等各种管线和管路上,作为接通和截断介质的启闭装置。
无泄漏蒸汽截止阀-上海永龙阀门厂
设计制造标准：
1,设计制造:GB12233-12235、GB/T12234
2,结构长度:GB/T12221
3,法兰连接尺寸:JB78、JB79、GB9113.1-9113.6
4.检查和验收:GB/T13927
5.焊接要求;GB/T12224
主要功能特点：
1，阀门尺寸和使用性能设计，在充分考虑可替代产品的前提下,可完全代各种工况下的柱塞阀、截止阀和无扫线要求的闸阀。
2，严格防止外泄漏特点:无泄漏阀门具有严格防止外泄漏的三道密封装置,即阀塞上的不锈钢倒密封设计、阀塞下密封和阀塞的上密封,阀塞的上下密封均采用耐磨、耐高温、回弹性强的密封材料LPPR。
3，严格防止内泄漏特点：零泄漏蒸汽截止阀具有严格防止内泄漏的凹凸软密封副或锥形硬密封副结构,密封副材质为不锈钢/LPPR或不锈钢。对管线或管路可进行完全关闭,经试验证明,本阀开关万次无泄漏。
4，安装位置无要求等特点:阀塞上下均为气密封配合定心结构,密封副的密封性能不受介质冲流和安装位置的影响，阀门可进行立式、卧式或斜式安装,密封副的相对密封位置始络保持不变，密封性能保持不变。
5，操作轻便特点:,阀塞采用变径设计,在满足流量的前提下,大大降低了启闭力矩。实验证明,改进后的DN300口径阀门的启闭力矩只有改进前的DN100口径门的启闭力矩大小。
6，运行平稳待点:阀塞在上下气密封配合定心结构和中间定位架的支撑下,定心好,刚性好,无任何间隙.可在任何安装位置的任何启闭位置工作,且具有很好的自锁性能。无需额外增加锁紧装置。
7，使用寿命长特点:本阀采用的密封件材料均为耐磨、耐高温、回弹性强的密封材料.实验证明是普通阀门使用寿命的三倍。即使在长期使用和开关频繁的工况下,若有轻度磨损.按使用说明书要求进行更换或调整也极其方便快捷。
安装连接尺寸：
| DN | L | D | D1 | D2 | b | f | Z-φd | D0 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 160 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-18 | 180 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 200 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-18 | 240 |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 280 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-25 | 360 |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-25 | 400 |
| 250 | 650 | 425 | 370 | 332 | 36 | 3 | 12-30 | 450 |
| 300 | 698 | 485 | 430 | 390 | 40 | 4 | 16-30 | 550 |
| 350 | 787 | 550 | 490 | 448 | 44 | 4 | 16-34 | 600 |
| 400 | 914 | 610 | 550 | 505 | 48 | 4 | 16-34 | 700 |
