切断阀_切断阀的种类及工作原理

时间：2020-05-26 18:02:03 来源：永龙阀门阅读：0次

切断阀 Cut-off valve_切断阀的种类及工作原理Cut off the valve type and working principle

切断阀属于开关型紧急切断阀，执行器按驱动源分类有：气动执行器，电动执行器，液动执行器，电液联动执行器，气液联动执行器。同时以执行机构（直行程，角行程）的种类区分切断阀的大类名称：气动切断阀，电动切断阀，液动切断阀，又对使用不同的介质，不同的温度配套不同阀体材质及密封的小类名称，如：液氨切断阀，氨气切断阀，氨用切断阀，燃气切断阀，低温切断阀，高温切断阀。

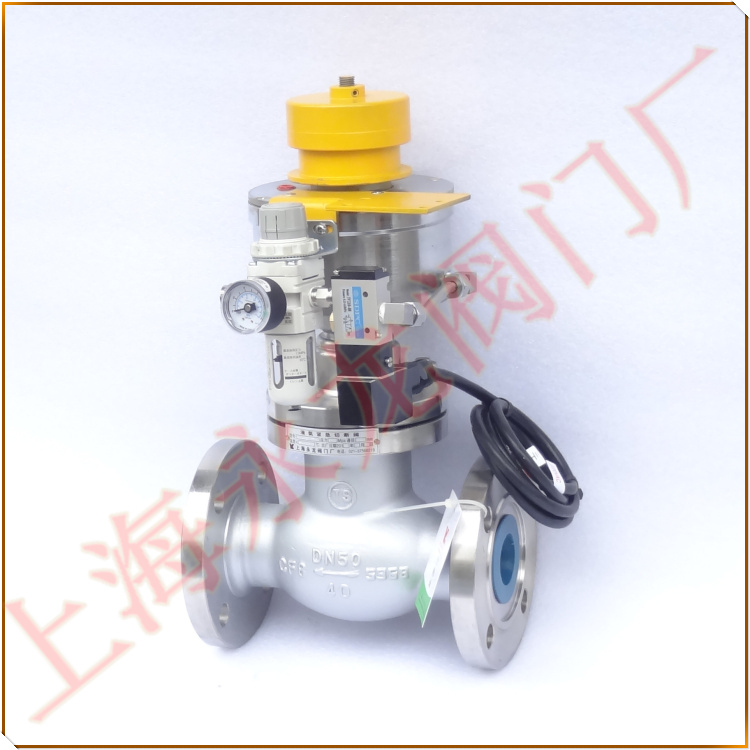

气动紧急切断阀 Pneumatic Emergency shut off valve

一，气动切断阀工作原理 The working principle of the pneumatic cut-off valve：

以0.4～0.5MPa的压缩空气或氮气压力为驱动源，对气动执行器的两个进气口进行切换进气，推动活塞带动阀杆运动移位而开启或关闭。配套附件有：电磁阀线圈，信号反馈，空气过滤减压阀，手动手轮装置，定位器。

气缸分单作用和双作用

单作用分2种控制方式：⑴，通电通气打开，断电排气关闭，气源故障：阀位关。⑵，通电通气关闭，断电排气打开，气源故障：阀位开。

双作用分3种控制方式：⑴，通电通气关闭，断电通气打开，气源故障：阀位保持原位。⑵，通电通气打开，断电通气关闭，气源故障：阀位保持原位。⑶，双线圈控制：一个控制开动作（通电通气开，线圈可以断电，阀门保持开状态），一个控制关动作（通电通气关，线圈可以断电，阀门保持关状态）。

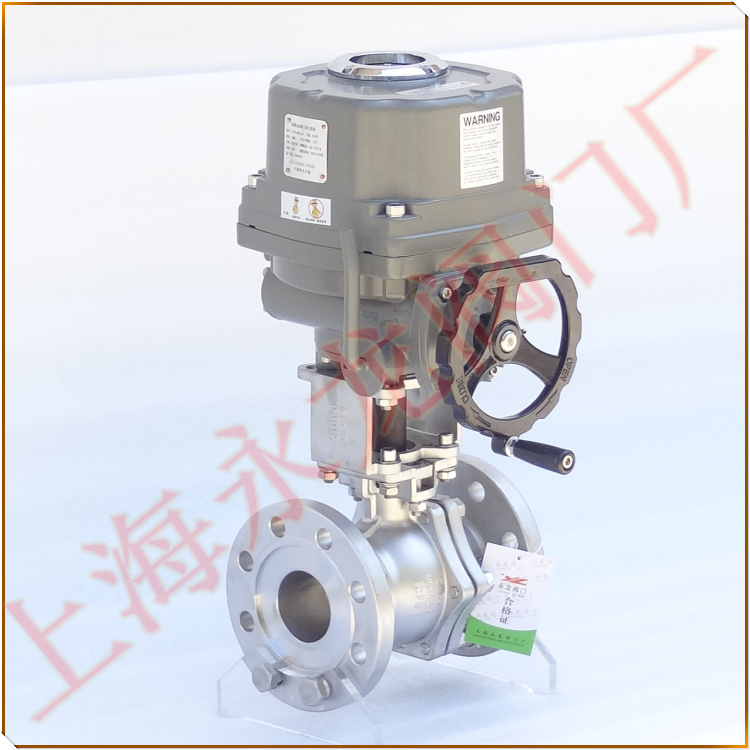

电动紧急切断阀 The electric emergency cut-off valve

二，电动切断阀工作原理 Electric cut-off valve working principle：

执行器用于控制0°～270°旋转的阀门及其他同类产品，如蝶阀、球阀等，以380V/220V/110V交流电源或24V直流电为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制。控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求（可根据客户要求另行加工）。广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、楼宇自控、轻工等各行业中。

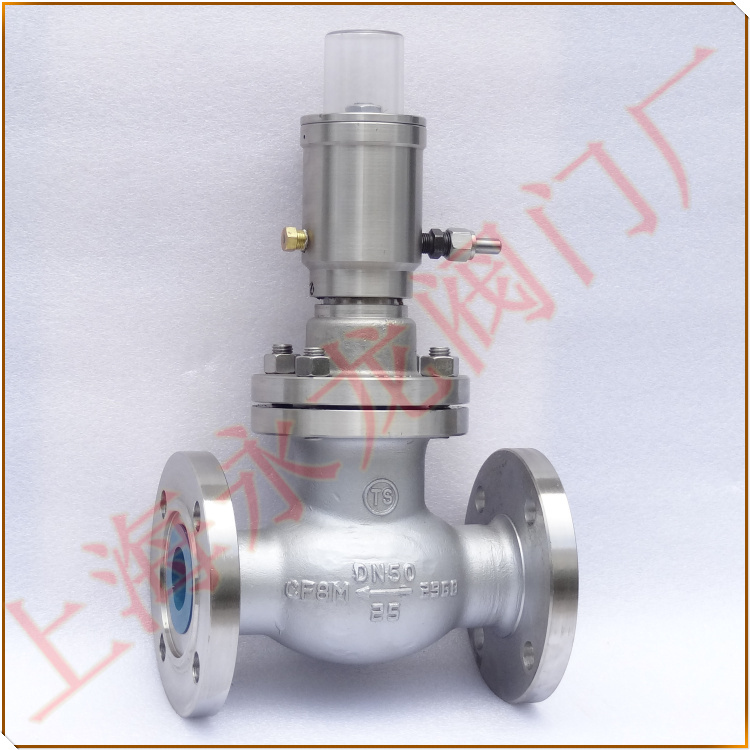

液动紧急切断阀Hydraulic emergency shut off valve

三，液动切断阀工作原理 The working principle of the hydraulic cut-off valve：

常闭式活塞执行器，通过手摇油泵作用压力推动液压缸活塞上升开启，实用在短时间开关工作的阀门，适用于油库，燃气定量装卸系统，液化气加气站，液氨储罐装卸鹤管，起防火安全保护作用．当管道发生泄漏时，用手摇油泵卸压，实现远距离控制阀门关闭。发生火灾时，高温使易熔塞熔化，阀门自动关闭。

上海永龙阀门厂（Shanghai Yong Long Valve Factory）专业研发、制造气动阀门 Pneumatic valve，电动阀门 Electric valve，液动阀门Hydraulic valve的技术型企业，为用户咨询、设计、选型、安装、解决各种控制方案。“永龙阀门”不锈钢防火防静电球阀 Stainless steel fire antistatic ball valve技术力量雄厚，生产工艺先进，检测设备完善，产品性能卓越，具有CAD开发设计和CIMS计算机网络管理，拥有加工中心，气控机床，并积极贯彻ISO9000质量认证体系的管理标准。按照国家GB、JB、美国ANSI、API、日本JIS、德国DIN等标准生产。
