气动切断阀执行机构的选型

气动切断阀执行机构的选型

   切断阀气动执行机构是以压缩空气为动力，实现对阀门的控制，具有结构简单、动作可靠、性能稳定、维修方便、防火防爆，并且易于制成较大推力的执行机构、价格便宜、检修维护简单，对环境的适应性好等优点。缺点是实现控制必须敷设专用的气源管道，对于双作用的气动执行器,断气源后不能回到预设位置,单作用的气动执行器，断气源后可以依靠弹簧回到预设位置。气动执行机构按照控制气压转换成位移的方式不同,可分为薄膜式、活塞式和齿轮齿条式。

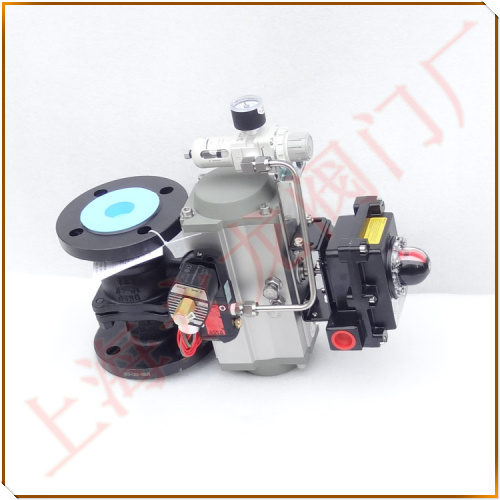

液氨切断阀-上海永龙阀门厂

   气动切断阀执行器是一种活塞式执行机构，适用90°转角行程的阀门（如蝶阀、切断阀、球阀、旋塞阀）的开关切断和控制。当压缩空气进入气缸，推动活塞作直线运动，利用活塞销与拨叉U型槽将活塞的直线运动转为拨叉的旋转运动，拨叉旋转带动输出轴转动，从而实现对气动切断阀的控制。

气动切断阀执行机构的选型

按照切断阀作用类型的不同，可分为单作用气动执行器和双作用气动执行器。

单作用活塞式气动执行器，开关动作中一个由气源驱动，另一个由弹簧复位；开关动作都是通过气源驱动完成的，就是双作用活塞式气动执行器。

按照结构的不同，上海永龙阀门厂切断阀可分为单作用（常闭式）气缸和双作用气缸（常开式）活塞式，通常由扭矩大小决定，双气缸提供的力更大；

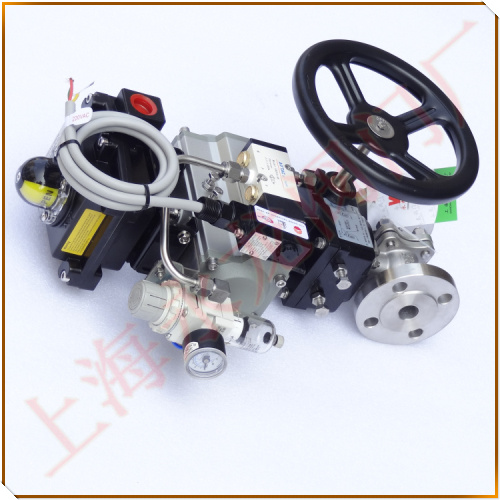

氨气切断阀-上海永龙阀门厂

气动切断阀执行器的工作原理

   当压缩空气从A管咀进入液氨切断阀气动执行器时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，气动切断阀即被打开。此时气动执行阀两端的气体随B管咀排出。反之，当压缩空气从B官咀进入氨气切断阀气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，氨气切断阀即被关闭,此时气动执行器中间的气体随A管咀排出。
