低温切断阀
别名：低温气动切断阀_低温紧急切断阀_气动低温紧急切断阀_低温气动紧急切断阀
型号：DQDF641F-25P
低温切断阀描述：
低温切断阀（The low temperature Cut-off valve）带有弹簧复位的执行机构，气缸部位加装安全附件（高温易熔堵头），适用在低温贮槽，空分设备切断流通介质的气动阀门，当阀门的周围环境温度达到易熔金属熔化温度时(易熔塞在70℃士5℃熔化)，易熔塞内部的易熔金属就会熔化，气缸内的工作压力会自动排放，活塞在弹簧的作用下带动阀杆关闭阀门。在无法正常向阀门提供驱动气源时，可用切断阀的手动装置开启阀门，不致影响整个系统的正常运转，当再次使用气源，需把手轮回位到原来的位置。

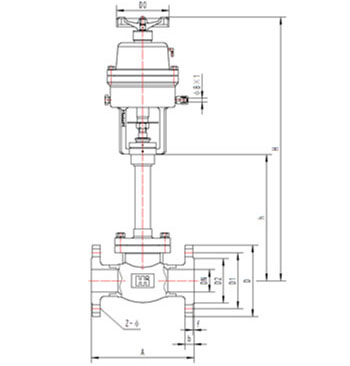

低温气动切断阀外型尺寸与连接尺寸
|
产品型号 |
DQDF641F-25P低温紧急切断阀 |
重量 (kg) |
||||||||||
|
产品代号 |
通径 DN(mm) |
尺寸(mm) |
||||||||||
|
A |
H |
h |
D |
D1 |
D2 |
Z-Ф |
b |
f |
D0 |
|||
|
DQDF/20 |
20 |
150 |
400 |
200 |
105 |
75 |
55 |
4-14 |
16 |
2 |
100 |
7.9 |
|
DQDF/25 |
25 |
160 |
400 |
200 |
115 |
85 |
65 |
4-14 |
16 |
2 |
100 |
8.8 |
|
DQDF/32 |
32 |
190 |
468 |
204 |
135 |
100 |
78 |
4-18 |
18 |
2 |
120 |
14.5 |
|
DQDF/40 |
40 |
200 |
523 |
230 |
145 |
110 |
85 |
4-18 |
18 |
2 |
120 |
15.4 |
|
DQDF/50 |
50 |
230 |
523 |
230 |
160 |
125 |
100 |
4-18 |
20 |
3 |
120 |
23.8 |
|
DQDF/65 |
65 |
290 |
651 |
250 |
180 |
145 |
120 |
4-18 |
22 |
3 |
120 |
28.5 |
|
DQDF/80 |
80 |
310 |
736 |
320 |
195 |
160 |
135 |
8-18 |
22 |
3 |
160 |
42.1 |
|
DQDF/100 |
100 |
350 |
736 |
320 |
215 |
180 |
155 |
8-18 |
24 |
3 |
160 |
64.4 |
