气动V型切断球阀

气动V型切断球阀，气动V型调节球阀

型号：VQ641F-25P

气动V型切断球阀概述：

   气动V型切断球阀，气动V型调节球阀是一种直角回转结构的气动控制阀,它与阀门定位器配合使用,可实现比例调节;与二位五通电磁阀及控制箱配套使用,可实现开关控制。V型阀芯设计成带有特殊形式的ν缺口,具有精确的流量特性和控制能力,适用于各种控制场合,额定流量系教大,可调比大,密封性能,,结构紧凑,体积小,可竖卧安装等优点。V型切断球阀适用于气体、液体回转,所以具有很大的剪切力及自洁性能用于含有纤维性或有微小固体颗粒的浑浊液体及固体颗粒状介质的控制。

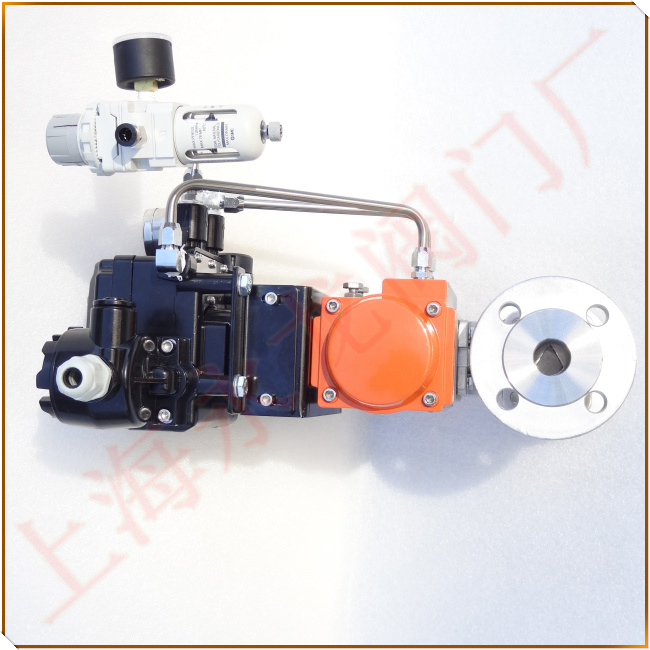

气动V型切断球阀图片-上海永龙阀门厂

气动V型切断球阀技术参数：

1,阀体材质：碳钢，不锈钢

2,口径规格：DN15～DN100

3,公称压力：0.6～4.0MPa

4,阀座密封：RPTFE,PPL，MOC

气动V型切断球阀工作原理：

   气动V型切断球阀，气动V型调节球阀采用90°转角行程的活塞式执行机构，按照作用类型的不同，可分为单作用气动执行器和双作用气动执行器。单作用气动执行器：开启由气源驱动，关闭由弹簧复位，双作用气动执行器：开关动作都是通过气源驱动完成。压缩空气进入气缸，推动活塞作直线运动，利用活塞销与拨叉U型槽将活塞的直线运动转为拨叉的旋转运动，拨叉旋转带动输出轴转动，从而实现对阀门的控制。

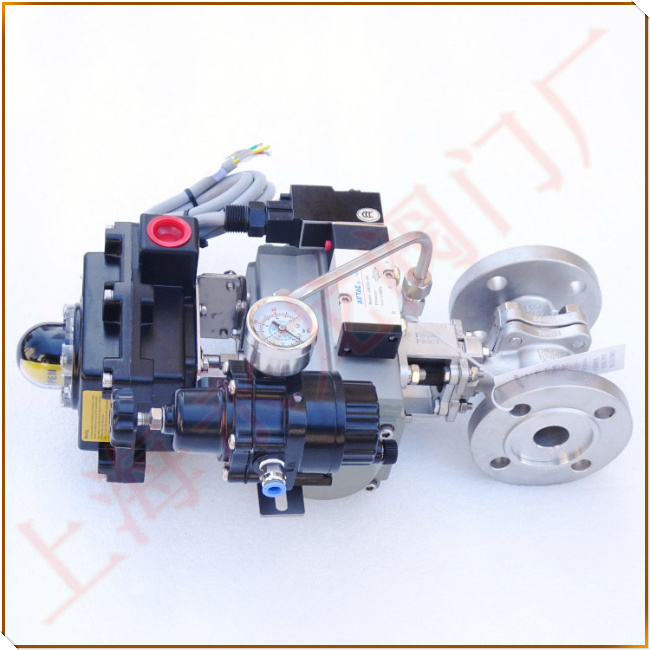

气动V型调节球阀图片-上海永龙阀门厂

   气动切断V型球阀，气动调节V型球阀具有旋转90度的动作，旋塞体为V型球体，有圆形通孔通过其轴线，在管路中主要用来做切断、分配和改变介质的流动方向，适宜做开关、切断阀、调节阀使用。随着科学技术的飞速发展，生产工艺及产品结构的不断改进，V型切断球阀被广泛的应用在石油炼制、长输管线、化工、造纸、食品、制药、制冷、水利、电力、市政、钢铁等行业。

YongLong上海永龙V型球阀系列有：V型电动球阀，电动V型调节球阀，防爆电动调节阀
