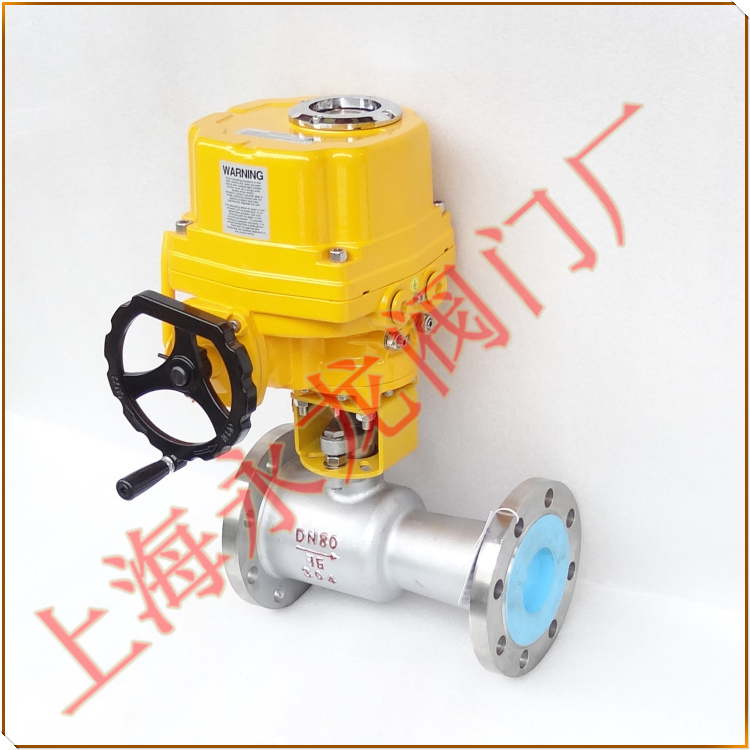

防爆型电动球阀 一体式电动开关型球阀
型号：FHDQ-0016-080P
防爆型电动球阀概述：
防爆型电动球阀采用CF8/不锈钢一体式球阀与防爆型执行器组合，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、楼宇自控、轻工等各行业中。以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制。
防爆执行器Explosion-proof Actuator/尺寸表Dimensions:
高温电动球阀技术参数：

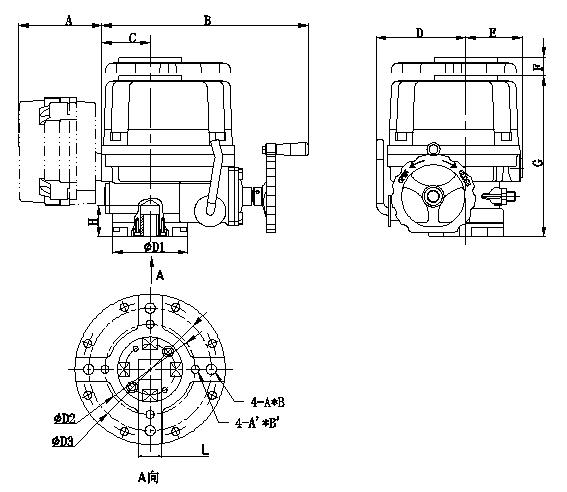

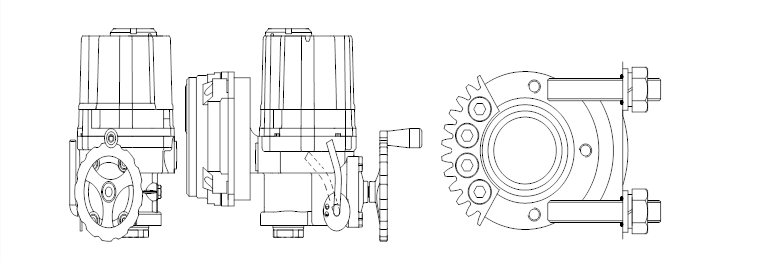

防爆执行器Explosion-proof Actuator/外观图Outside View防爆执行器Explosion-proof Actuator/尺寸表Dimensions:
| Model | ФD2/D3 | A*B | A'*B' | A | B | C | D | E | F | G | H | L | ФD1 |
| -005 | Ф70 | M8*12 | - | 136.5 | 269.5 | 53.5 | 90 | 71 | 120 | 233.5 | 40 | 11 | 90 |
| 008 | 14 | ||||||||||||
| 010 | 14 | ||||||||||||
| 015 | Ф70/102 | M10*17 | M8*17 | 140 | 346 | 81 | 140 | 100 | 160 | 270 | 45 | 17 | 125 |
| 020 | |||||||||||||
| 030 | Ф102/125 | M12*17 | M10*17 | 140 | 358 | 82 | 140 | 100 | 180 | 290 | 55 | 22 | 150 |
| 050 | 22 | ||||||||||||
| 060 | 27 | ||||||||||||
| 080 | Ф125/140 | M16*20 | M12*20 | 140 | 390 | 100 | 140 | 100 | 210 | 322 | 65 | 27 | 180 |
| 120 | 36 |
防爆执行器Explosion-proof Actuator/调试说明Debug Description
行程限位的调整Adjustment of stroke limit
首先，合上离合器手柄，转动手轮使执行器运动到阀门全关的位置。然后，用扳手松开限位凸轮，将其调整到恰好压下限位开关（CLS）的位置，再将限位凸轮固紧。这样就设定好了执行器全关时电器限位的位置。全开时的位置同样可设定。
机械限位的调整Adjustment of mechanical limit
松开机械限位螺钉的锁紧螺母，然后手动使执行器运动到全关的位置，旋转限位螺母，当其碰到里面的扇形齿轮后停止转动，再旋出两圈，最后上紧锁紧螺母。这样就设定好了执行器全关时的机械限位的位置。全开时的位置可同样设定。
