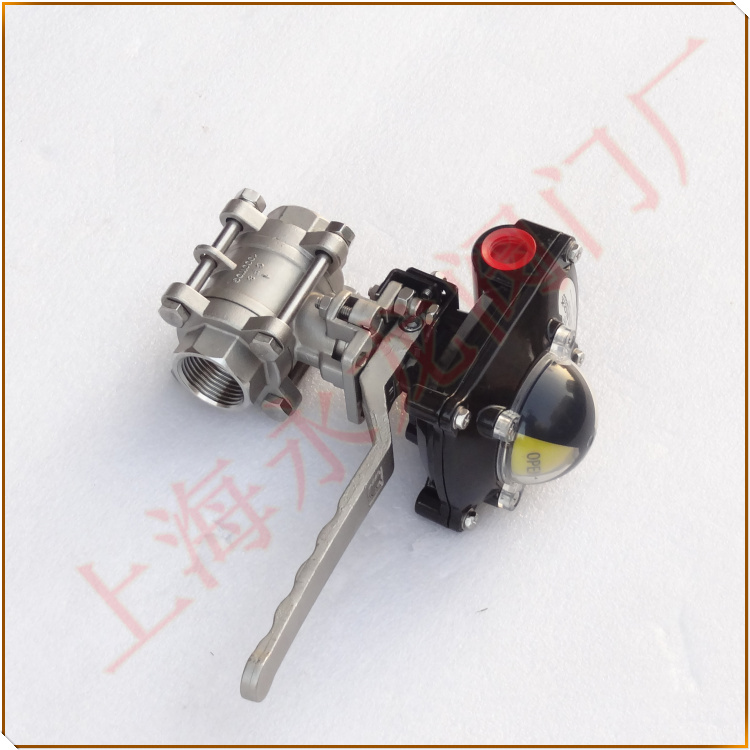

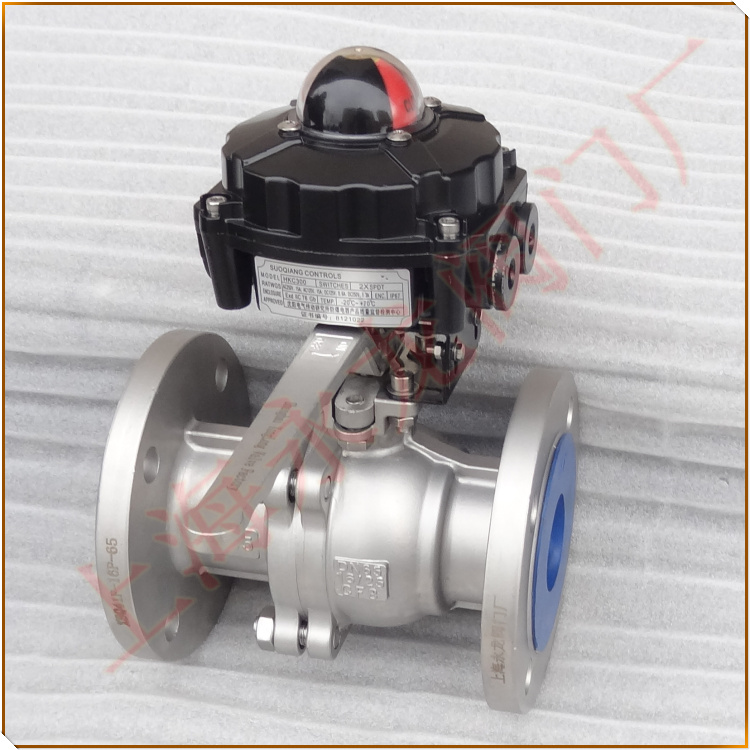

限位球阀 Limit ball valve
别称：信号球阀 Signal ball valve 带回讯器球阀 Back to dispatch of ball valve
型号：HQ411-16P
限位球阀简介：
限位球阀 Limit ball valve又称信号球阀 Signal ball valve，通过阀杆带动限位开关90度左右旋转传输出的信号反馈，确认阀位的开与关状态。 限位开关也称回讯器，是自控系统中检测阀门状态的一种现场仪表，用以将阀门的开启或关闭位置以开关量（触点）的信号输出，被程控器接受或计算机寻访采样，确认后执行下一程序。该产品也可作为自系统中重要阀门联锁保护及远程报警指示之用。
限位球阀工作原理：
阀门限位开关箱检测的阀位转角位移，通过同轴连接件或反馈杆使传动轴产生旋转，让凸轮触动微型开关，从而使开关组件的触点闭合或断开，通过接线端子向外部传送开关量信号，并通过指示器就地显示。
限位球阀技术参数：
防护等级：防水 IP67
环境温度：-20℃~80℃
接线：2×NPT1/2、PF1/2”、M20、PG13.5
端子：8（0.08-2.5mm2）
位置指示：关：红、开：黄
开关：机械开关×2接近开关×2
外部涂层：聚酯涂层(黑或其它)
转轴：标准轴(17MM)、加长轴（根据要求）
限位球阀/限位开关的作用：
限位球阀装置的限位开关分工作限位开关和极限限位开关，工作限位开关是用来给出机构动作到位信号的。极限限位开关是防止机构动作超出设计范围而发生事故的。工作限位开关安装在机构需要改变工况的位置，开关动作后，给出信号，进行别的相关动作。极限限位开关安装在机构动作的最远端，用来保护机构动作过大出现机构损坏。
一是指示当前阀杆所处位置，当手轮处于全开或全关的位置时，可由控制系统读取并在远程控制盘上显示阀门位置
二是起保护作用，当限位开关触发显示阀杆在全开或全关状态时，关闭气缸或气马达，防止长时间加载在阀杆上导致执行器损坏。
