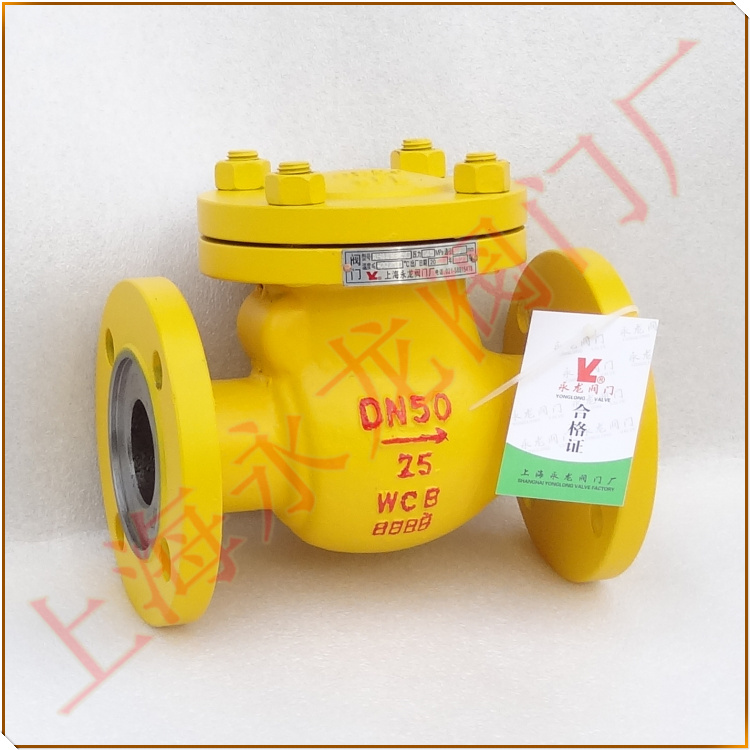

别称：氨用止回阀 氨气止回阀
类型：升降式，旋启式，立式
型号：AH41F-25C AH44F-25C AH42F-25C
液氨止回阀产品用途：
旋启式液氨止回阀适用于压力1.6～4.0MPa 工作温度-29~+120℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品、液氨、氨气、燃气、液化气、甲醇、甲苯等弱腐蚀介质。
结构形式：
液氨旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
工作原理：
旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。阀瓣可以全部用金属制成，也可以在金属上镶嵌PTFE或者堆焊硬质合金，这取决于使用性能的要求。旋启式氨用止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。
制造标准：
设计规范：GB/T 12236 GB/T 12235
结构长度：GB/T12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9193
产品标识：GB/T 12220
供货规范：JB/T 7929
2.5MPa液氨专用止回阀外形尺寸连接尺寸：单位：mm
| 公称压力PN | PN2.5MPa | ||||||
| 公称通径DN | L/阀门长度 | D/法兰外径 | D1/中心孔距 | D2/法兰接触面 | b/法兰厚度 | z-∅d/螺栓孔 | H/中心距 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-∅18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-∅18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-∅18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-∅23 | 220 |
| 125 | 400 | 270 | 220 | 180 | 28 | 8-∅25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-∅25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-∅25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-∅30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 12-∅30 | 430 |
