氨用截止阀型号编制和代号表示方法
时间：2020-09-24 00:05:48 来源：永龙阀门 阅读：0次
氨用截止阀型号编制和代号表示方法
Ammonia with cut-off valve model establishment and the representation method for the code

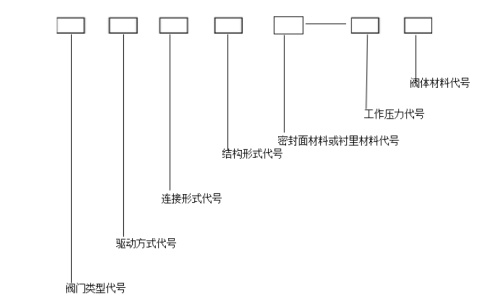

永龙阀门小编为大家介绍氨用截止阀的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。氨用截止阀由阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力代号或工作温度下的工作压力、阀体材料七部分组成。
| 类型代号 | 驱动方式代号 | 连接形式代号 | 结构形式代号 | 密封面材料代号 | 工作压力 | 阀体材料代号 |
| J-截止阀 | 6-气动 | 4-法兰 | 1-明杆 | F-PTFE | 16-1.6MPa | C-WCB碳钢 |
| AJ-氨用截止阀 | 9-电动 | 1-内螺纹 | 5-暗杆 | B-巴氏合金 | 25-2.5MPa | P-304不锈钢 |
| AWJ-免维护 | 7-液动 | 2-外螺纹 | 4-角式 | Y-硬质合金 | 40-4.0MPa | R-316不锈钢 |
| WAJ-波纹管 | 6-焊接 | H-不锈钢 | 100-10MPa | L-LCB低温钢 |
当氨用截止阀还具有其他功能作用或带有其他特殊结构时，在阀门类型代号前再加注一个汉语拼音字母代替，压力等级采用磅级（1b）或K 级单位的阀门，在型号编制时，应在压力代号栏后有LB或K的单位符号。
