双偏心高性能软密封蝶阀

对夹式双偏心高性能软密封蝶阀

型号：D72F-25C,D372F-25C,D672F-25C,D972F-25C

双偏心蝶阀简介：

   对夹式双偏心高性能软密封蝶阀在单偏心蝶阀的基础上进一步改进，蝶板回转轴线与蝶板密封截面偏置一个尺寸，并与阀体通道中心轴线偏置一个尺寸，即形成双偏心密封结构，其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心蝶阀的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。双偏心金属密封阀可以取得很好的节能效果，尤其是与煤气亚高速烧嘴、幕帘式烧嘴和其它燃烧器相配套应用在炉窑的空煤气管道上。

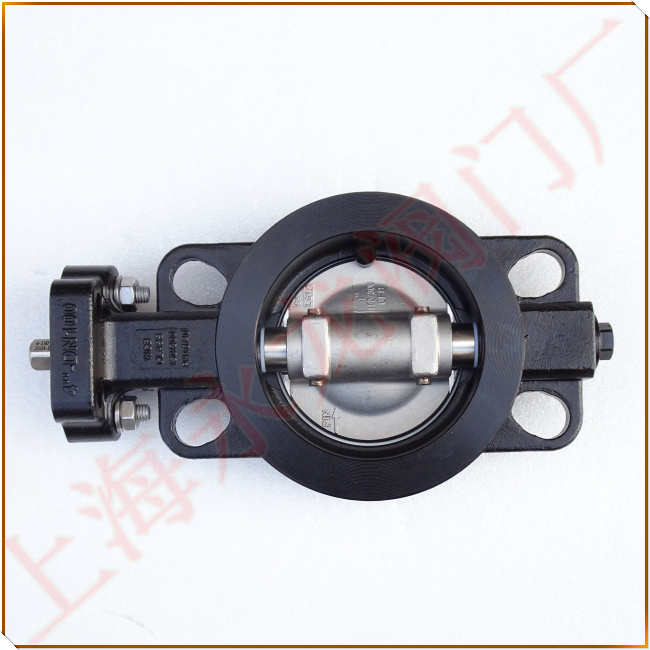

对夹式双偏心高性能软密封蝶阀-上海永龙阀门厂

高性能蝶阀技术参数：

阀体材质：WCB、304、316、316L

阀板材质：WCB、304，316，316L

阀座材质：PTFE、硬质合金

连接方式：对夹式、法兰式

法兰标准：GB、ANSI、JIS、DIN

压力等级：PN10、PN16、PN25、PN40、150LB、300LB

驱动方式：手柄，涡轮，电动，气动

双偏心软密封蝶阀结构特点：

1，设计合理,结构紧凑,装拆容易,便于维修。

2，采用偏心结构,减少密封圈的摩擦,延长阀门使用寿命。

3，软密封阀座，可达到零泄漏。

4，更换阀板密封圈、蝶板,转轴等材质,可适用多种介质和不同温度

双偏心对夹式蝶阀组成结构和应用原理：

   对夹式高性能软密封双偏心蝶阀由阀体、蝶板、阀座、密封圈、密封护圈、密封垫、阀轴、锥形螺钉、轴承、止推轴承、密封填料箱、连接座，螺栓紧固件组成。双偏心蝶阀的阀轴同垂直中心线有两个偏移位置，阀板在关闭过程中，整个密封圈同阀座持有间隙，直到关闭位置，密封圈密封座间隙消失产生密合作用。

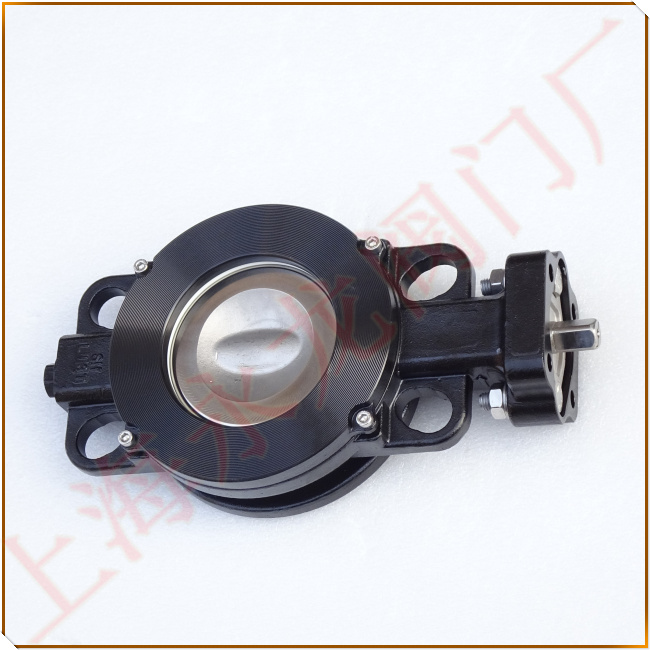

双偏心对夹式软密封高性能蝶阀-上海永龙阀门厂

   对夹式软密封双偏心高性能蝶阀由普通蝶阀为适应不同的工况 (工作温度、工作压力) 而逐步改进形成的。在阀板回转中心（即阀门轴中心）于阀板密封截面形成一个尺寸A偏置，并与阀体中心形成一个尺寸B偏置。金属阀座的结构为圆锥体, PTFE密封圈的结构为一个以阀杆为中心的球面, 通过圆锥面与球面相切的结构原理实现阀门的开关动作。
