氨用截止阀专用法兰垫片的选型

时间：2020-05-19 16:23:17 来源：永龙阀门阅读：0次

氨用截止阀专用法兰垫片的选型

氨用截止阀专用法兰垫片的选型应考虑的因素：有良好的压缩及回弹性能，能适应温度和压力的波动，有良好的可塑性，能与法兰密封面很好的贴合，对密封高度毒性的化学品，要求垫片应具有更大的安全性；对于输送可燃液体的管道系统，要求垫片用于法兰上的使用压力和使用温度在限制范围内，低温时不易硬化，收缩量小，高温时不易软化，抗蠕变性能好。

氨用截止阀垫片是法兰连接的主要密封件，因而正确选用垫片也是保证法兰连接不泄漏的关键，根据制作材料的不同材质，垫片可以分为三种类。

氨用截止阀_法兰垫片的结构型式

工业上使用的平垫片一般由密封元件及内、外加强环组成，密封元件或称垫片本体是阻止泄漏的关键部分。其常用的材料有非金属材料，如柔性石墨、聚四氟乙烯、纤维增强橡胶基复合板等。此外，密封元件材料也可以是刚性或柔性的金属，通常用于压力和温度较高的场合。

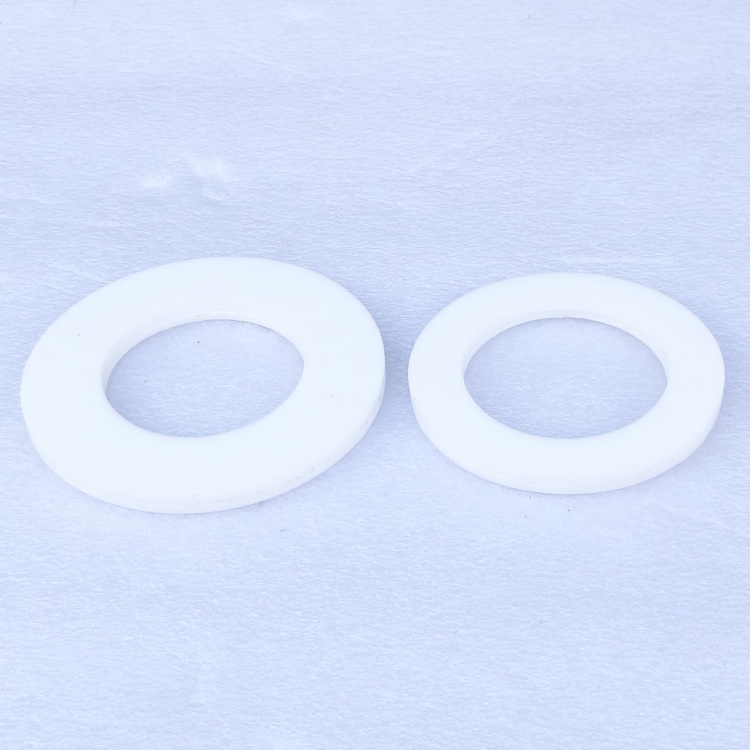

聚四氟乙烯包履垫片主要适用于全平面型及突面型钢制管法兰连接，适用公称压力PN为0.6～5.0MPa、工作温度为0～150 ℃的腐蚀介质或对清洁度有较高要求的介质。

对于非金属材料的密封元件，通常插入金属材料予以增强，同时也方便了如石墨等易破碎材料密封元件的制造加工。增强材料可以是金属薄板或丝网,金属薄板常常采用冲刺孔的方式以提高增强效果和增加弹性，并通过粘结剂和辊压将它们贴合在一起。密封元件也可以可设一表面层或抗粘结处理层来增加密封效果和防止法兰密封面粘结。

外加强环或外环材料均为实体金属，其作用是：

1，帮助密封元件安装时对中；

2，防止密封元件过份压缩而破坏；防止垫片吹出和减少法兰转动等。

3，外加强环不与密封介质接触，因此不要求耐介质腐蚀，故常常由碳钢材料制成。外加强环还可以与密封元件制成一体，例如金属齿形垫片、波齿复合垫片。

4，内加强环或内环接触流体，其材料应能抵御密封介质的腐蚀。内加强环的作用是：

5，防止密封元件与容器或管道法兰之间的空隙，以避免此空隙干扰流体的流动以及由此引起的流体对垫片的冲击。

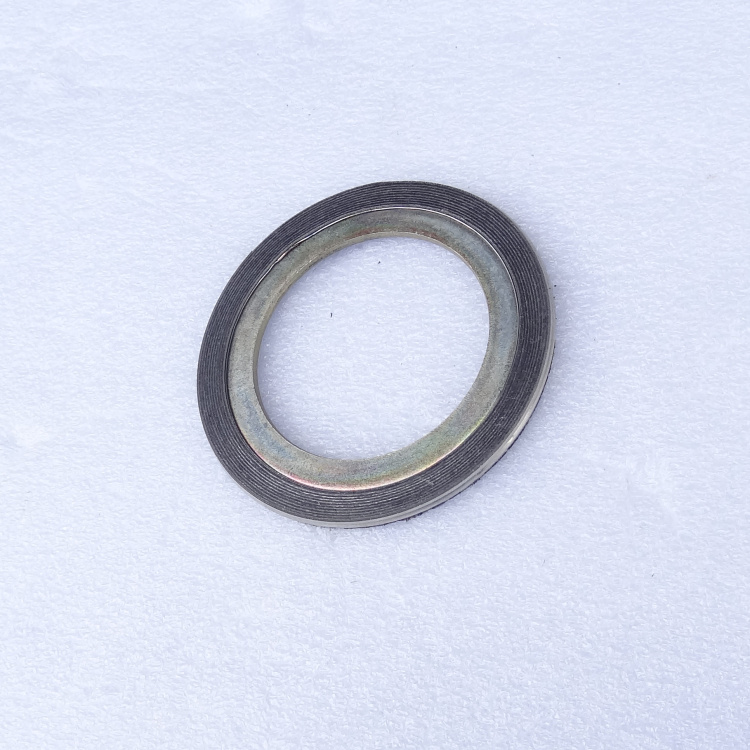

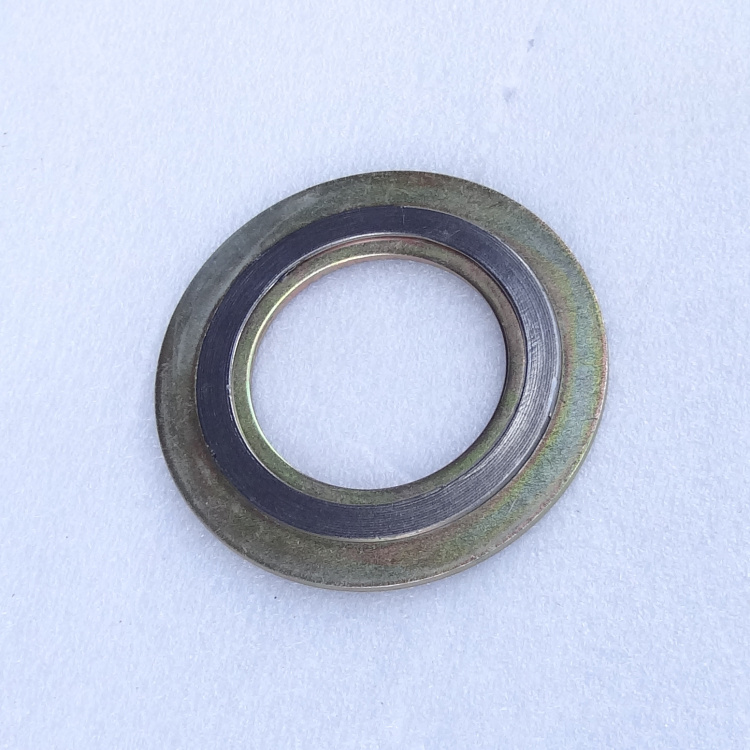

金属缠绕式垫片是由金属带和非金属带螺旋复合绕制而成的一种半金属平垫片，金属缠绕式垫片的特性是：

1，压缩、回弹性能好；

2，具有多道密封和一定的自紧功能；

3，对于法兰压紧面的表面缺陷不太敏感，不粘接法兰密封面，容易对中，因而拆卸便捷；

4，可部分消除压力、温度变化和机械振动的影响；

5，能在高温、低压、高真空、冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。

金属包履垫片是以非金属材料为芯材，切成所需形状，外面包以厚度为0.25～0.5mm的金属薄板组成的一种复合垫片。根据包履状态，一般分为平面型和波纹型两种。这种垫片又称柔性石墨金属增强复合垫片，它是由冲齿的金属齿板或冲孔金属芯板与柔性石墨粒子复合压成的一种密封垫片，它通常由柔性石墨复合增强板裁制而成，根据需要，柔性石墨金属增强复合垫片可制成带不锈钢或碳钢内包边或内外包边。
