GB/T 32808-2016闸阀型号编制方法标准
时间：2019-12-24 14:19:32 来源：永龙阀门 阅读：0次
GB/T 32808-2016闸阀型号编制方法标准
一，闸阀型号编制方法标准：
闸阀型号编制方法采用推荐性国家标准《GB/T 32808-2016 阀门 型号编制方法》，类型包括：截止阀，节流阀，蝶阀，球阀，止回阀，排气阀，安全阀，疏水阀，减压阀。
二，闸阀型号编制方法：

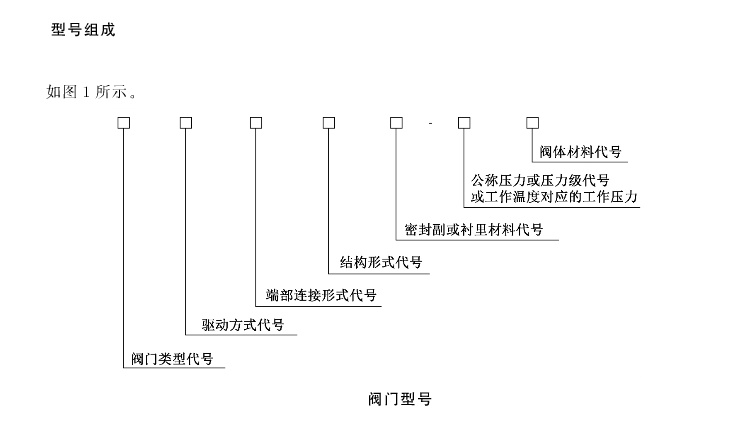

闸阀型号由 7 个单元组成，分别是阀门类型、驱动方式、连接形式、结构型式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料。其型号表示方法如下：
Ⅰ（1单元）Ⅱ（2单元）Ⅲ（3单元）Ⅳ（4单元）Ⅴ（5单元） — Ⅵ（6单元）Ⅶ（7单元）
Ⅰ（1单元）：阀门类型代号
Ⅱ（2单元）：驱动方式代号
Ⅲ（3单元）：连接形式代号
Ⅳ（4单元）：结构型式代号
Ⅴ（5单元）：阀座密封面材料或衬里材料代号
Ⅵ（6单元）：公称压力代号或工作温度下的工作压力代号
Ⅶ（7单元）：阀体材料代号
三，闸阀型号代号表示方法：
1，阀门类型代号：闸阀代号用 Z 来表示
2，闸阀驱动方式代号
| 驱动方式 | 代号 | 驱动方式 | 代号 | |
| 电磁动 | 0 | 锥齿轮 | 5 | |
| 电磁-液动 | 1 | 气动 | 6 | |
| 电-液动 | 2 | 液动 | 7 | |
| 蜗杆 | 3 | 气-液动 | 8 | |
| 正齿轮 | 4 | 电动 | 9 |
注：
①，代号1、代号2、代号8是用在闸阀启闭时，需有两种动力源同时对闸阀进行操作
②，手轮直接连接阀杆操作结构型式的闸阀，本代号省略，不表示。
③，对于气动或液动机构操作的闸阀：常开式用 6K、7K 表示；常闭式用 6B、7B 表示。
④防爆电动装置的闸阀用9B表示。
3，闸阀连接端连接形式代号：
| 连接形式 | 代号 | 连接形式 | 代号 | |
| 内螺纹 | 1 | 对夹 | 7 | |
| 外螺纹 | 2 | 卡箍 | 8 | |
| 法兰式 | 4 | 卡套 | 9 | |
| 焊接式 | 6 |
4，闸阀结构型式代号：
| 结构型式 | 代号 | |||
| 明杆 | 楔式闸板 | 弹性闸板 | 0 | |
| 刚性闸板 | 单闸板 | 1 | ||
| 双闸板 | 2 | |||
| 平行式闸板 | 单闸板 | 3 | ||
| 双闸板 | 4 | |||
| 暗杆 | 楔式闸板 | 单闸板 | 5 | |
| 双闸板 | 6 | |||
| 平行式闸板 | 单闸板 | 7 | ||
| 双闸板 | 8 | |||
5，闸阀密封面或衬里材料代号：
| 密封面材料 | 代号 | 密封面材料 | 代号 | |
| 巴氏合金 | B | 尼龙塑料 | N | |
| 搪瓷 | C | 渗硼钢 | P | |
| 渗氮钢 | D | 衬铅 | Q | |
| 氟塑料 | F | 奥氏体不锈钢 | R | |
| 陶瓷 | G | 塑料 | S | |
| Cr13 系不锈钢 | H | 铜合金 | T | |
| 衬胶 | J | 橡胶 | X | |
| 蒙乃尔合金 | M | 硬质合金 | Y |
注：
①，当闸阀密封副的密封面材料不同时，以硬度低的材料表示。
②，闸阀密封副材料为阀门本体材料时，阀座密封面材料代号用“W”表示。
6，闸阀阀体材料代号：
| 阀体材料 | 代号 | 阀体材料 | 代号 |
| 碳钢 | C | 球墨铸铁 | Q |
| Cr13 系不锈钢 | H | 0Cr17Ni12Mo2 不锈钢 | R |
| 1Cr5Mo 铬钼钢 | I | 00Cr17Ni14Mo2 不锈钢 | RL |
| 塑料 | S | 可锻铸铁 | K |
| 铜及铜合金 | T | 铝合金 | L |
| 钛及钛合金 | Ti | 0Cr18Ni9 不锈钢 | P |
| 铬钼钒钢 | V | 00Cr19Ni10 不锈钢 | PL |
| 灰铸铁 | Z |
注：
①，PN≤16 的灰铸铁阀体和 PN≥25 的碳素钢阀体材料在型号编制中可省略。
②，CF3、CF8、CF3M、CF8M 等材料牌号可直接标注在阀体上。
四，闸阀型号编制说明示例
①，Z41H-16C：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为 Cr13 系不锈钢，公称压力 PN16（工作压力 1.6 MPa）、阀体材料为碳钢的闸阀：Z41H 型 PN16 钢制楔式闸阀
②，Z6s41Y-25：气动带手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为硬质合金，公称压力为 PN25（工作压力 2.5 MPa）、阀体材料为碳钢的闸阀：Z6s41Y 型 PN25 气动带手动楔式闸阀
③，Z540Y-40I：锥齿轮驱动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为硬质合金，公称压力为 PN40（工作压力 4.0 MPa）、阀体材料为 1Cr5Mo 铬钼钢的闸阀：Z540Y 型 PN40 钢制锥齿轮传动楔式闸阀
④，Z944W-16Q：电动、法兰连接、明杆平行式刚性双闸板，阀座密封面材料为球墨铸铁，公称压力 PN16（工作压力 1.6 MPa）、阀体材料为球墨铸铁的闸阀：Z944W 型 PN16 铁制电动平行式双闸板闸阀
⑤，Z60Y-320：手动、对接焊连接、明杆楔式弹性闸板，阀座密封面材料为硬质合金，公称压力为 PN320（工作压力 32.0 MPa）、阀体材料为碳钢的闸阀：Z60Y-320 型电站用高温高压对焊连接楔式闸阀
注：对于连接形式为“法兰”，结构型式为“明杆”、“弹性”、“刚性”和“单闸板”在命名中均予省略。
