背压阀的工作原理

背压阀的工作原理

   背压阀的名词来源于，Back Pressure Valve。它代表的意思是说由于阀的功能而形成一定的压力，压力一般可以调节。最常用的系统有，流体计量投加系统、液压控制系统、化学反应条件、物态临界状态控制等。基本可以分为调节和过流两部分。计量泵等容积泵在低系统压力下工作时，都会出现过量输送。为防止类似问题，必须在计量泵的进出口至少0.7Bar的背压。通过在计量泵出口管道中安装背压阀就能达到目的。

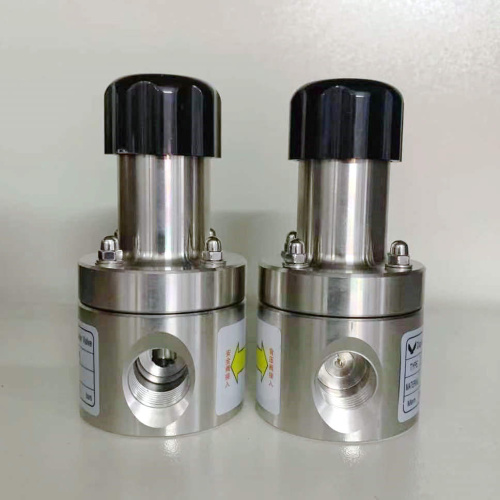

背压阀成品图片-上海永龙阀门厂

背压阀主要功能：

1、为背压阀两端管路提供压力差。

2、在要求不是很严格的系统中可作为安全阀使用。

3、和脉动阻尼器配合使用减小水锤对系统的危害，减小流速波动的峰值，保护管路、弯头、接头不受压力波动的冲击。

4、为计量泵创造良好的工作环境并改善泵的工作性能。

背压阀的工作原理：

   背压阀是通过弹簧的弹力来工作的。当系统压力比设定压力小时，膜片在弹簧弹力的作用下堵塞管路；当系统压力比设定压力大时，膜片压缩弹簧，管路接通，液体通过背压阀。

背压阀的使用：

   在出口管路中，背压阀应和脉动阻尼器同时使用，用脉动阻尼器吸收泵和背压阀之间的流量峰值。没有脉动阻尼器时，背压阀将随着每次泵冲程的进行而快速打开和关闭。有脉动阻尼器时，背压阀将在半开和半关的位置上振荡，因而脉动阻尼器可以减少背压阀的磨损速度。

   对于大流量的泵，且出口管路长而细，背压阀的安装位置应靠近加注点，以减小虹吸的趋势。当输送含有悬浮状固体的介质，在背压阀入口端应安装带管堵的三通（或四通），使管路在不拆卸的情况下能够进行清洗。背压阀只是一种管路元件，只有与其它管路元件（如脉动阻尼器、安全阀、止回阀、截止阀、切断阀）配合使用才能发挥最大效用。

背压阀选型指南：

1，永龙阀门背压阀通径有DN6、8、10、15、20、25、32、40、50、65、80、100十二个型号。

2，入口端压力有0.3MPa与1.0MPa两个系列，进出口端压力差可以通过调节弹簧长度调节。

3，材质有PVC（P）、SS304/316不锈钢（S）、碳钢（A）

4，进出口联接方式提供内螺纹、法兰、软管接头三种方式供选择。

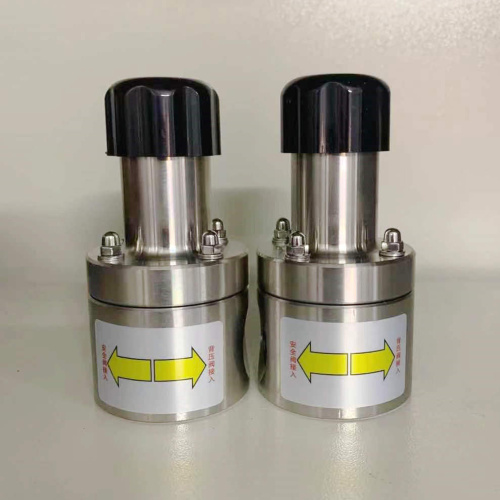

背压阀实物图片-上海永龙阀门厂

背压阀安装注意事项：

1，避免与系统发生共振。

2，与脉动阻尼器同时使用时，脉动阻尼器应安在泵与背压阀间，以吸收泵与背压阀间的流量峰值。减缓背压阀的磨损速度。

3，室外使用应加防护棚或防护罩。

4，对背压阀进行任何维护以前，应停止运转设备，释放压力，关闭背压阀与系统相联的阀门，同时确认脉动阻尼器内没有压力。维修时注意防止被输送液体伤害人体。

5，若背压阀进出口接反，背压将会成倍增加，给系统带来危害并可能发生危险。

6，运转中发现背压阀发生故障应及时切断电源。

背压阀维护注意事项：

对背压阀进行任何维护以前，应停止运转设备，释放压力，关闭背压阀与系统相联的阀门，同时确认脉动阻尼器内没有压力。维修时注意防止被输送液体伤害人体。
