倒吊桶式疏水阀工作运转流程图
时间：2021-06-29 13:43:40 来源：永龙阀门 阅读：0次
倒吊桶式疏水阀工作运转流程图
倒吊桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。

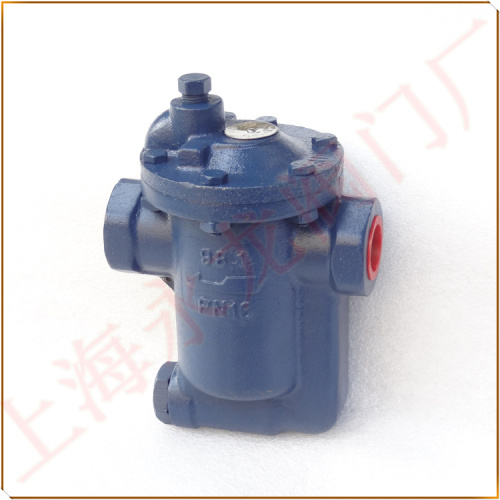

CS45H-16C倒吊桶式疏水阀图片
一，倒吊桶式疏水阀工作原理:
1,装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。
2,当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。
3,倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉.倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。
倒吊桶式蒸汽疏水阀是机械型蒸汽疏水阀中坚固的疏水阀之一，它的优点是：不怕水击，能连续排不冷凝气体，抗污性能好；背压≥90%，所有内件都是不锈钢制造，耐磨损、抗腐蚀；球形阀心和阀座是线接触，密封性能好，使用寿命长；间断排水和连续排水，能排接近饱和温度冷凝水，使加热设备达到理想工作效率。倒吊桶式蒸汽疏水阀的阀座处于水密封的保护下，工作时无活蒸汽泄漏，节能效果好。

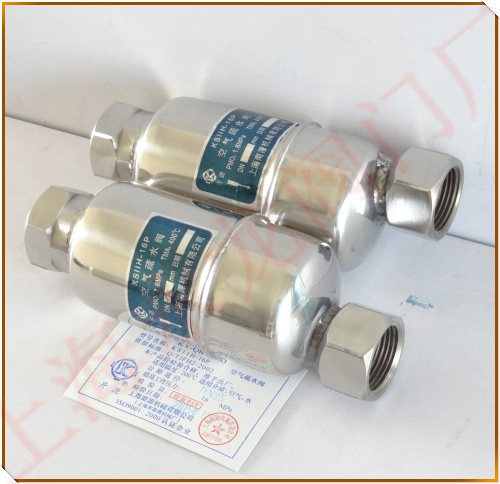

KS11H-16P空气疏水阀图片_上海永龙阀门厂
二，倒吊桶式疏水阀主要特点：
1、对凝结水的发生量适应性强，既可间歇排放，又可连续排放。
2、汽水分离可靠，阀内始终处于水封状态，有效阻止蒸汽泄露。
3、敞口型的浮子抗水击，设有排水孔，防止气锁或气堵现象。
4、用于蒸汽主管、分气缸、热交换器、硫化机、干燥机、空调机、医院用汽设备等。

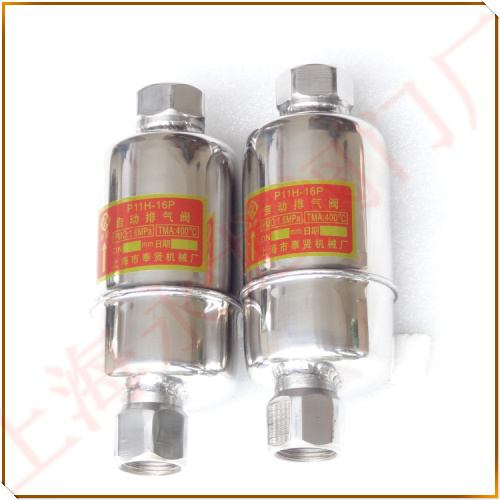

P11H-16P自动排气阀图片_上海永龙阀门厂

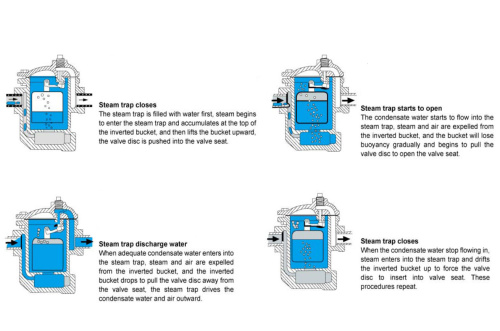

三，倒吊桶式疏水阀工作运转流程图（摘自：北京疏水阀门厂）：
1，疏水阀关闭：
疏水阀初始充水后，蒸汽开始进入疏水阀并在倒吊桶顶部积聚，把倒吊桶浮起，将阀瓣推入阀座。
2，疏水阀开始打开：
冷凝水开始流入疏水阀，蒸汽与空气被挤出倒吊桶，使倒吊桶渐失浮力，开始拉动阀瓣拉开阀座。
3，疏水阀排水：
当足够的冷凝水进入疏水阀，倒吊桶落下，将阀瓣拉离阀座，疏水阀向外推出冷凝水和空气。
4，疏水阀关闭：
在冷凝水停止流入后，蒸汽进入疏水阀浮起倒吊桶，迫使阀瓣插入阀座，循环重复。
倒吊桶式疏水阀工作运转流程图
CS45H-16C倒吊桶式疏水阀适用于石油、化工、印刷、造纸、制药等工业蒸汽加热设备和蒸汽管网的阻汽排水。

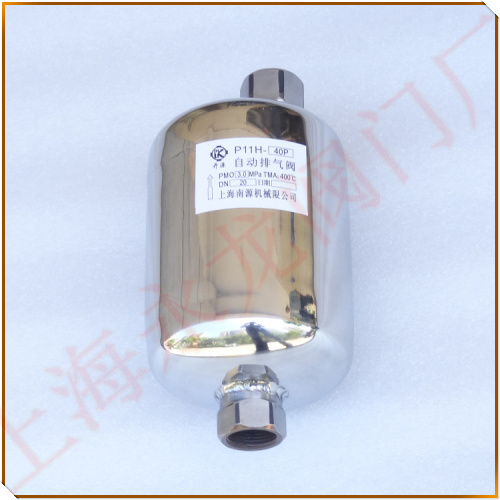

P11H-40P自动排气阀图片_上海永龙阀门厂
