全启式安全阀与微启式安全阀的选用

时间：2021-04-29 12:55:36 来源：永龙阀门阅读：0次

全启式安全阀与微启式安全阀的选用

01,安全阀分类

1.全启式安全阀

全启式安全阀，是指开启高度大于等于1/4流道直径的安全阀。这种安全阀的动作特性属于两段作用式安全阀。

2.微启式安全阀

微启式安全阀是指阀瓣开启高度以及泄放量相对较小的一类安全阀。具体指阀瓣的规定开启高度h在d1/40〜d2/20之间（d1为阀座喉部直径）。阀瓣密封面有平面和锥面两种，它们的排放面积分别按阀瓣与阀座之间形成的圆柱面或圆锥面帘面积来计。优点是结构简单，制造、维修和试验调节都比较方便。适用于泄放量较小、背压较大及要求系统压力平稳的场合。

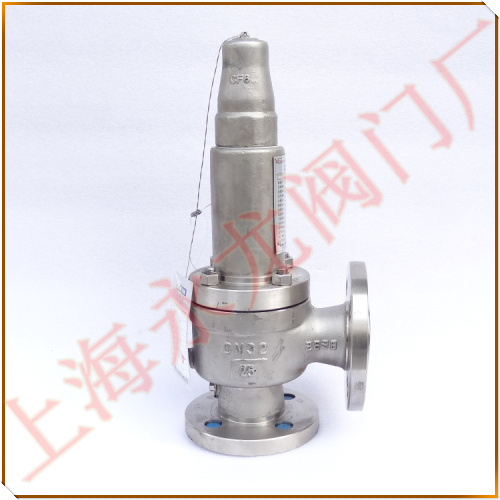

A42F-25P全启式安全阀

02,安全阀通径（喉径）

全启式安全阀的公称直径比流道直径大二级，如安全阀直径DN50，那么流道直径就是DN32，中间相隔DN40；安全阀直径DN80，那么流道直径就是DN50，中间相隔DN65。

微启式安全阀公称直径比流道直径大一级，如安全阀直径DN50，那么流道直径就是DN40；安全阀直径DN80，那么流道直径就是DN65，以此类推。

03,锅炉安全阀选用要点

1.蒸汽和热水锅炉

蒸汽锅炉采用全启式安全阀，热水锅炉采用微启式安全阀。

全启式安全阀在压力升高不多的情况下，阀瓣突然急速开启排放蒸汽，具有动作灵敏、排放量大和回座迅速等优点。全启式阀体的容积比微启式大，其出口通径比进口通径大一个数量级，，这样就满足了当安全阀排放时蒸汽体积膨胀的需要，因此它适用于蒸汽锅炉。

微启式安全阀阀瓣开启高度仅为流道直径的1/40~1/20，微启式安全阀动作的主要特点是阀瓣在开启和回座工程中无突开和突关动作。即阀瓣开启高度随进口介质压力的增大而增大，属于比例作用式安全阀。其优点是被保护系统的压力不会因为安全阀的开启和回座动作而引起剧烈变化。由于安全阀的开启高度较小，所以排放量较同口径全启式安全阀小，又加其阀体容积比较小，进、出口通径一样大，所以满足不了体积膨胀的需要，因此它仅适用于热水锅炉。

若将全启式安全阀装设在热水锅炉上，当安全阀开启或回座时，极易产生水冲击；而微启式安全阀若装设在蒸汽锅炉上，则安全阀开启后，锅炉的压力还会继续升高，安全阀的保护作用不能发挥出来。若要保证足够的排放量，就必须增大安全阀进汽管的直径和安全阀的公称通径，这显然是不经济的也是不安全大。

2.导热油炉

自然循环气相系统装设2个不带手柄的全启式弹簧式安全阀。

液相锅炉应当在锅炉进口和出口切断阀之间装设安全阀。当液相锅炉与膨胀罐相通，并且二者之间的联通管线上没有阀门时，锅炉本体上可以不装设安全阀。闭式膨胀罐上应装设安全阀；闭式膨胀罐与闭式储罐之间装设有溢流管时，安全阀可以装设在闭式储罐上。
