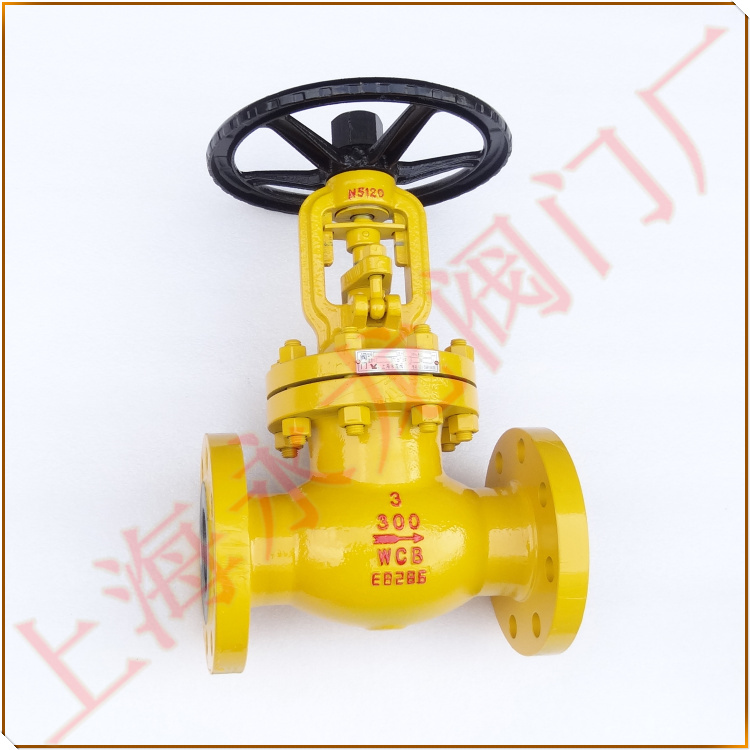

氨阀-300LB磅级氨用截止阀-波纹管液氨截止阀-美标氨气截止阀
型号：AWJ41Y-300LB AWJ41F-300LB
磅级波纹管液氨截止阀简介：
300LB磅级氨用截止阀，其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏。阀瓣采用平面设计（堆焊硬质合金或模压PTFE）,密封面与介质成流线形,密封性能更好,使用寿命更长。双重的密封设计波纹管+填料)若波纹管不幸失效,填料也会避免泄漏,并符合国际密封标准。阀盖上自带有加脂接头,可直接对阀杆、螺母和轴套进行润滑,不像传统的只对螺纹加润滑油。人体工程学设计手轮,使用寿命更长,操作轻松便捷,更安全可靠。
美标氨气截止阀技术规范：
设计标准:ANSI16.34
结构长度: ANSI B16.10
连接法兰: ANSI B16.5
试验和检验:API598
美标氨用截止阀应用:石油、化工、制药、化肥、电力、钢铁厂、烧结烟气脱硫脱硝项目等行业。
300LB磅级氨用截止阀主要连接尺寸：
300LB磅级氨用截止阀主要连接尺寸：
| 阀体材质 | 口径DN | L长度 | D外圆 | D1中心 | D2水介 | b厚度 | n-∅d |
| A105 | 1/2” | 152 | 95 | 66.5 | 35 | 14 | 4-16 |
| A105 | 3/4” | 178 | 117 | 82.5 | 43 | 16 | 4-19 |
| A105 | 1” | 203 | 124 | 89 | 51 | 18 | 4-19 |
| A105 | 1-1/2” | 229 | 156 | 114.5 | 73 | 20.7 | 4-22 |
| A105/WCB | 2” | 267 | 165 | 127 | 92 | 22 | 8-19 |
| WCB | 2-1/2” | 292 | 190 | 149 | 105 | 25 | 8-22 |
| WCB | 3” | 318 | 210 | 169 | 127 | 29 | 8-22 |
| WCB | 4” | 356 | 254 | 200 | 157 | 32 | 8-22 |
| WCB | 5” | 400 | 279 | 235 | 186 | 36 | 8-22 |
| WCB | 6” | 444 | 318 | 270 | 216 | 37 | 12-22 |
