槽车紧急切断阀-液氨储罐
时间:2021-03-22 21:06:07 来源:永龙阀门 阅读:0次
QGJ43F-25槽车紧急切断阀
QGJ43F-25槽车紧急切断阀也称车用紧急切断阀,手动紧急切断阀,手拉式机械切断阀,适用于液化气或液氨槽车液相与气相管路上,当装载或卸载操作发生大量泄漏时,手动进行紧急切断止漏。当发生火灾时,高温使易焙塞熔化,阀门自动关闭,起到氨站储罐安全保护作用。

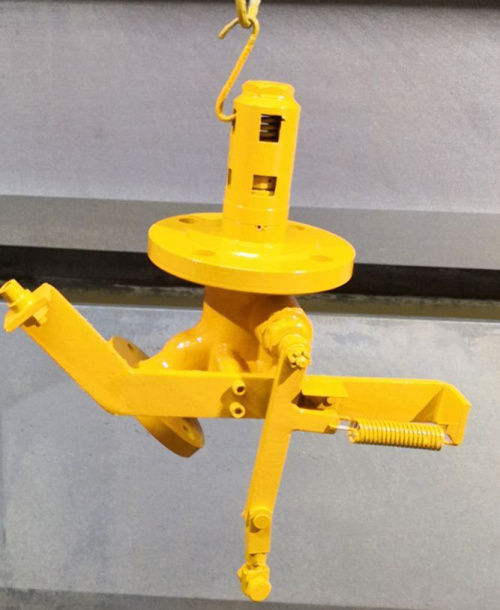

![QGJ43F-25槽车紧急切断阀 QGJ43F-25槽车紧急切断阀](/uploads/2103/1-210315111233963.jpg)
QGJ43F-25槽车紧急切断阀技术参数:
公称压力Mpa | 2.5 |
壳体试验压力Mpa | 3.75 |
密封试验压力Mpa | 2.75 |
低压密封压力Mpa | 0.1 |
适用温度 | -40℃-+50℃ |
适用介质 | 液化石油气、液氨等 |
最大流速 | 5-7m/S |
易熔塞熔融温度 | 75℃±5℃ |
油缸工作压力 | 4.0MPa |
制造标准 | JB/T9094-1999 |

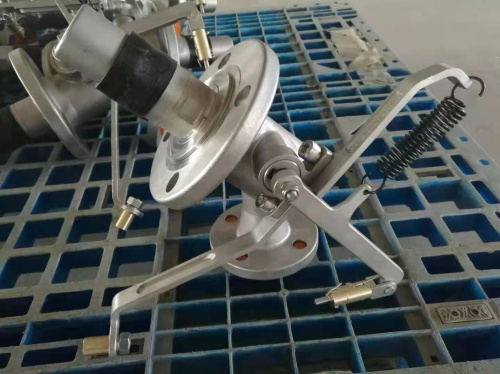

![QGJ43F-25槽车紧急切断阀 QGJ43F-25槽车紧急切断阀](/uploads/2103/1-21031511140M46.jpg)
车用紧急切断阀主要零部件材料:
阀体 | 阀杆 | 阀瓣 | 弹簧 | 密封垫 |
WCB/碳钢 | 20Cr13 | 20Cr13 | 50CrVA,1Cr18Ni9 | PTFE |
CF8/不锈钢 | 20Cr13 | SUS304 | 50CrVA,1Cr18Ni9 | PTFE |

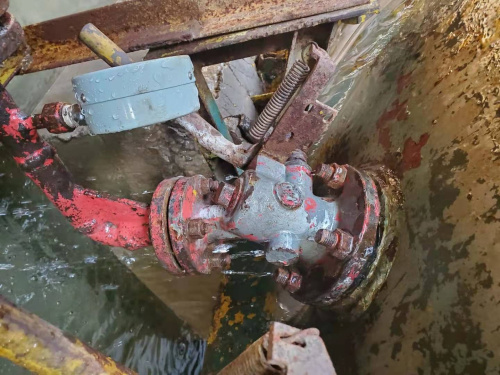

![QGJ43F-25手动紧急切断阀 QGJ43F-25手动紧急切断阀](/uploads/2103/1-21031511154cD.jpg)
手动紧急切断阀外形尺寸和连接尺寸:
DN | L | D | D1 | D2 | b | f | Z-φd | DN’ | D’ | D1’ | D2’ | b’ | f’ | Z-φd’ | H |
25 | 106 | 115 | 85 | 65 | 16 | 3 | 4-φ14 | 50 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | 253 |
50 | 135 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | 80 | 200 | 160 | 132 | 24 | 3 | 8-φ18 | 310 |
切断阀厂家-上海永龙阀门厂主要产品有:气动紧急切断阀,电动紧急切断阀,液动紧急切断阀,低温紧急切断阀,燃气紧急切断阀,液氨紧急切断阀,氨用紧急切断阀,氨气紧急切断阀,手动紧急切断阀,氨用截止阀,液氨球阀,电动球阀,气动球阀,SCZ50-A阻火透气帽,KS11H-16P空气疏水阀,P11H-16P自动排气阀
