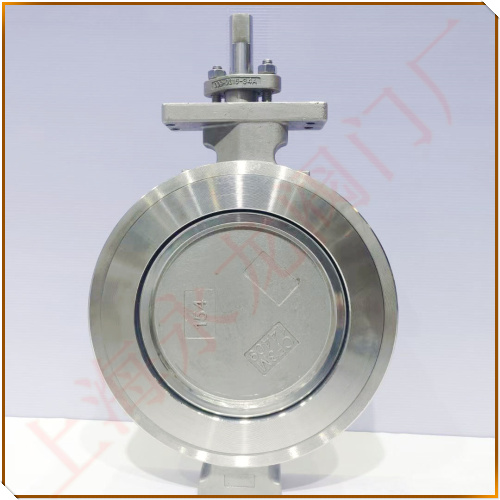

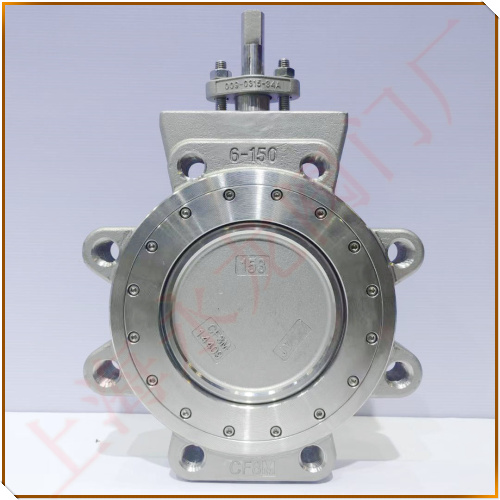

三偏心蝶阀图片-三偏心蝶阀阀座密封面加工流程
时间：2020-12-05 19:16:41 来源：永龙阀门 阅读：0次
三偏心蝶阀图片-三偏心蝶阀阀座密封面加工流程
三偏心蝶阀结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线，其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线。
三偏心蝶阀阀座密封面加工流程：
三偏心蝶阀的阀杆轴心既偏离阀板密封面，也偏离阀体中心，同时，阀座密封面所在回转轴线与阀体通道轴线偏心一定的角度；
蝶阀经过第三次偏心后，蝶板的密封面剖切面不再是圆形，而是椭圆；
第三次偏心的最大特点就是从根本上改变了密封构造，不再是位置密封，而是扭矩密封；即不再是依靠阀座的弹性变形密封，而是依靠阀座的接触面密封比压达到密封效果；
三偏心蝶阀（Trieccentric butterfly valve）解决了金属阀座零泄漏这一难题，其密封等级可以达到V I级泄露；金属阀座可在高压高温的工况使用；蝶板不刮擦阀座，阀门的启闭力矩也大大减小；
加工阀座密封面时，需要设计一个斜度板工装，其倾斜度与第三个偏心一致，才能加工厂密封面的椭圆形状和偏心几何特征，这第三次偏心的较大特点就是从根本上改变了密封构造、不再是位置密封、而是扭力密封、即不是依靠阀座的弹性变形、而是完全依靠阀座的接触面压来达到密封效果、因此一举解决了金属阀座零泄漏这一难题、并因接触面压与介质压力是成正比的、耐高压高温也迎刃而解。
