液氨止回阀-结构选型
时间：2020-03-29 10:09:32 来源：永龙阀门 阅读：0次
液氨止回阀-结构选型

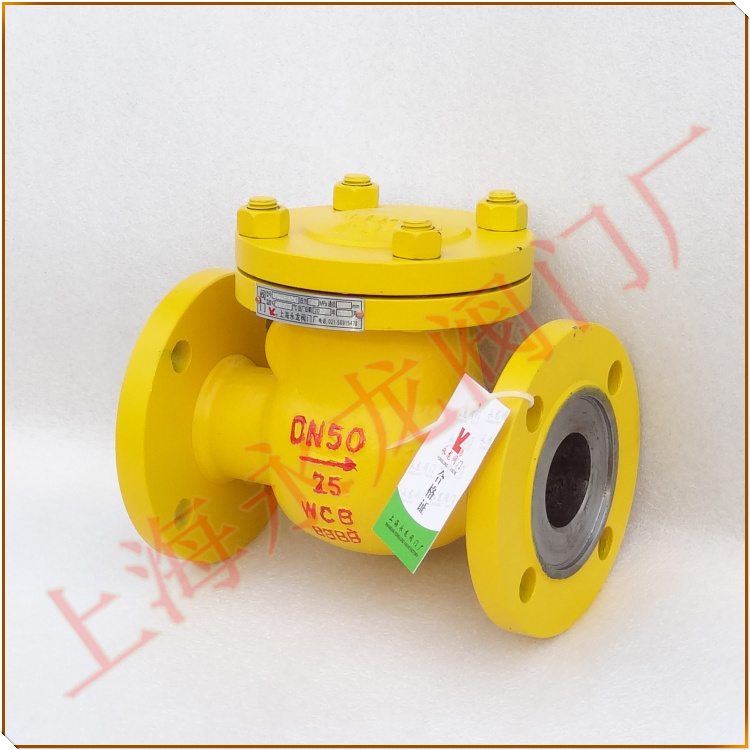

液氨止回阀也称氨用止回阀，氨气止回阀，结构形式有3种：AH41F升降式（水平安装），AH44F旋启式(水平安装,立式安装），AH42F立式（竖着安装），根据现场管道安装位置及空间位置选型，阀体材质有：WCB/碳钢，CF8/304不锈钢，CF8M/316不锈钢，连接形式：法兰，密封面：PTFE。
一，液氨止回阀选型的要点
1，确定止回阀的工作条件：适用介质的性质、工作压力、工作温度。
2，在选择阀门类型时，设计人员首先掌握每种阀门的结构特点和性能。
3，止回阀结构的长度和法兰面形式：如：RF/突面， F/凹面，M/凸面。
4，明确介质使用温度，低于100℃密封采用PTFE,高压120℃密封采用硬质合金。
5，科学合理地选择阀门既能降低装置的建设费用，又保证生产安全运行。
二，液氨止回阀选型说明
止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。当口径≤40mm时，宜采用升降止回阀（仅允许安装在水平管道上）；当口径DN＝50～400mm时，宜采用旋启式升降止回阀（在水平和垂直管道上都可安装，如安装在垂直管道上，介质流向要由下而上）；当口径DN≥450mm时，宜采用缓冲型止回阀；当DN＝100～400mm也可选用对夹式止回阀；根据壳体及密封件的材质不同可适用于任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、液氨、氨气等弱腐蚀性介质、油品、药品等，介质工作温度范围在-40℃～300℃之间。
三，液氨止回阀工作原理
止回阀是能自动阻止流体倒流的阀门，止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下，自动关闭，以防止流体倒流。按结构形式分升降式止回阀和旋启式止回阀。升降式较旋启式密封性好，流体阻力大。对于泵吸入管的吸入口处，宜选用底阀，其作用是：开泵前灌注水使泵的入口管充满水；停泵后保持入口管和泵体充满水，以备再次启动。底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动。
四，液氨止回阀的试压方法
1，止回阀试验状态：升降式止回阀阀瓣轴线处于与水平垂直的位置；旋启式止回阀通道轴线和阀瓣轴线处于与水平线近似平行的位置。
2，强度试验时，从进口端引入试验介质至规定值，另一端封闭，看阀体和阀盖无渗漏为合格。
3，密封性试验从出口端引入试验介质，在进口端检查密封面处，填料和垫片处无渗漏为合格。
