带限位开关蝶阀，带信号反馈蝶阀，带回讯器蝶阀
产品概述：
把对夹式蝶阀与行程开关（信号反馈）组合在一起就叫信号蝶阀，信号蝶阀常用于消防系统，自来水系统，排污系统及其它需要显示阀门开关状态的管线系统上。信号手动蝶阀有球墨铸铁，碳钢，不锈钢，衬氟，衬胶形式，可依据不同材质，不同密封结构，选型用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上。信号衬氟蝶阀在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和节流设备使用。

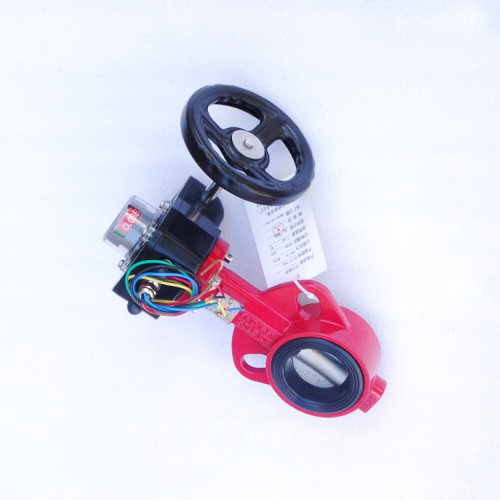

XD371X-16Q信号手动蝶阀
产品特点：
1、小型轻便，容易拆装及维修，并可以任意位置上安装。
2、带信号反馈蝶阀结构简单、紧凑，90°旋转启闭迅速。
3、带回讯器蝶阀操作扭矩小，省力轻巧。
4、达到完全密封，气体试验泄漏为零。
5、带行程开关蝶阀可选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调节性能好。
7、启闭试验次数多达万次，使用寿命长。
8、凡使用闸阀、球阀、截止阀、旋塞阀、胶管阀及隔膜阀的管路，特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上，均可用带限位开关蝶阀替换。
工作原理：
信号蝶阀有信号涡轮蝶阀，信号手柄蝶阀，在传动装置箱体内设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯源，使之准确显示阀门开关状态。在传动装置箱体内设关向微动开关（蝶板全关位置为0°），当蝶板由0～40°位置时微动开关支作，输出阀门关闭信号，40°～90°位置时另一对常闭可输出阀门打开信号。可调整压触微动开关的凸轮，显示蝶板所处的不同位置。

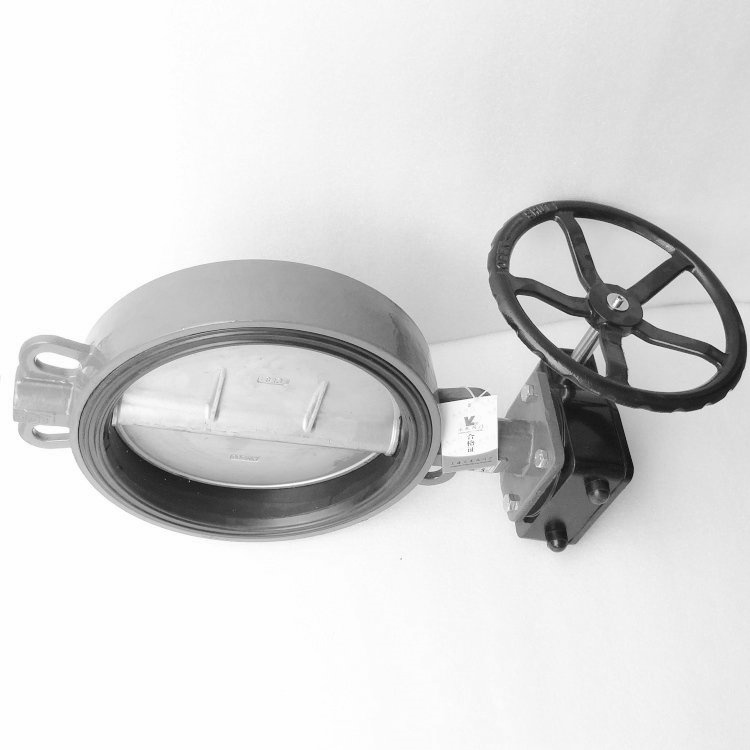

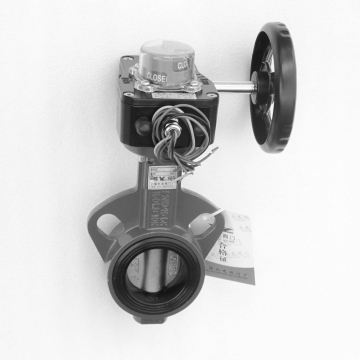

XD371X-16Q信号涡轮蝶阀
蜗轮传动装置使用调整及接线方法：
1、打开电器开关箱罩，根据电器控制要求把电缆的芯线接到相应的端子，并密封好电缆进口，同时把电缆固定，以防止外力牵动时损坏电缆接线。
2、当阀门在“全关”位置时，顺时针转动下面的关向凸轮，是凸轮刚好触动微动开关（可以听到咔哒声），然后旋紧凸轮上的螺钉固定凸轮。
3、当阀门在“全开”位置时，逆时针转动上面的开向凸轮，用与上述相同的方法调整好开向凸轮。
4、调整限位螺钉，当阀门在“全关”或“全开”位置时，不应使限位螺钉刚好顶在蜗轮的限位平面，而应留有一定的间隙，然后旋紧限位螺钉上的锁紧螺母。
5、盖上电器开关箱罩，当阀门在“全关”位置时，使开度指示器的指针指向刻度盘上的“0”刻度，并旋紧螺钉固定指针。
相关名称：带限位开关蝶阀，带信号反馈蝶阀，带回讯器蝶阀，带行程开关蝶阀
