圆盘式疏水阀应用案例

时间：2020-07-12 15:56:12 来源：永龙阀门阅读：0次

开源牌CS49H-16圆盘式疏水阀应用案例

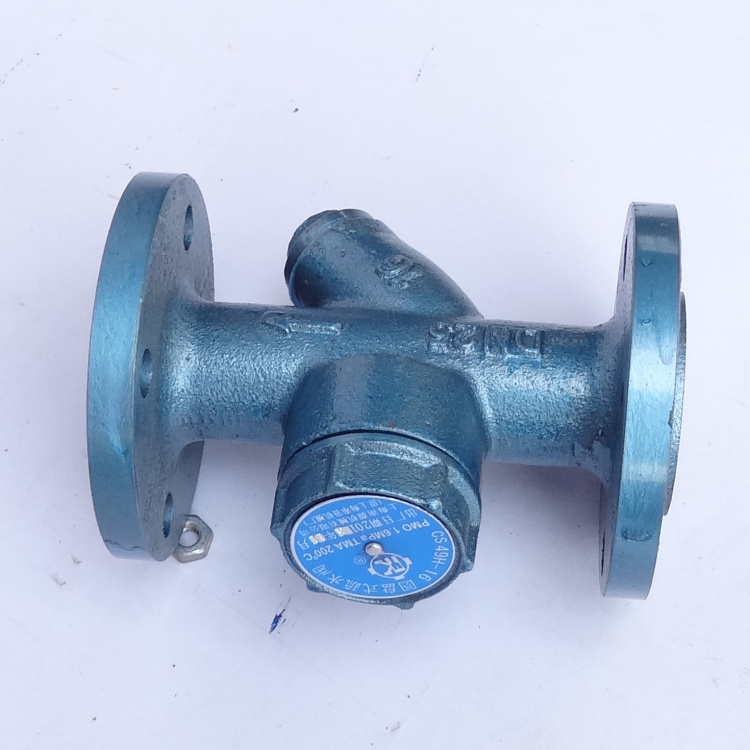

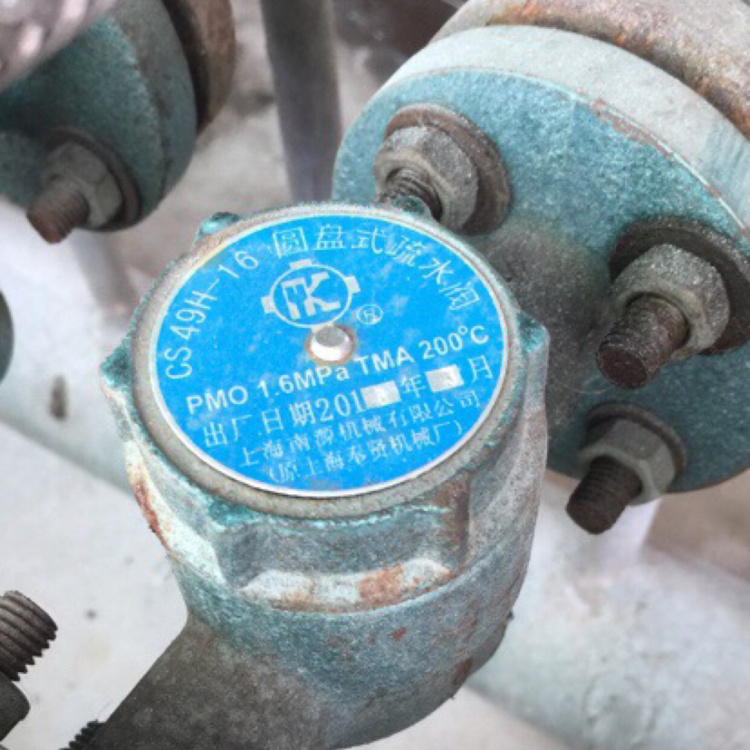

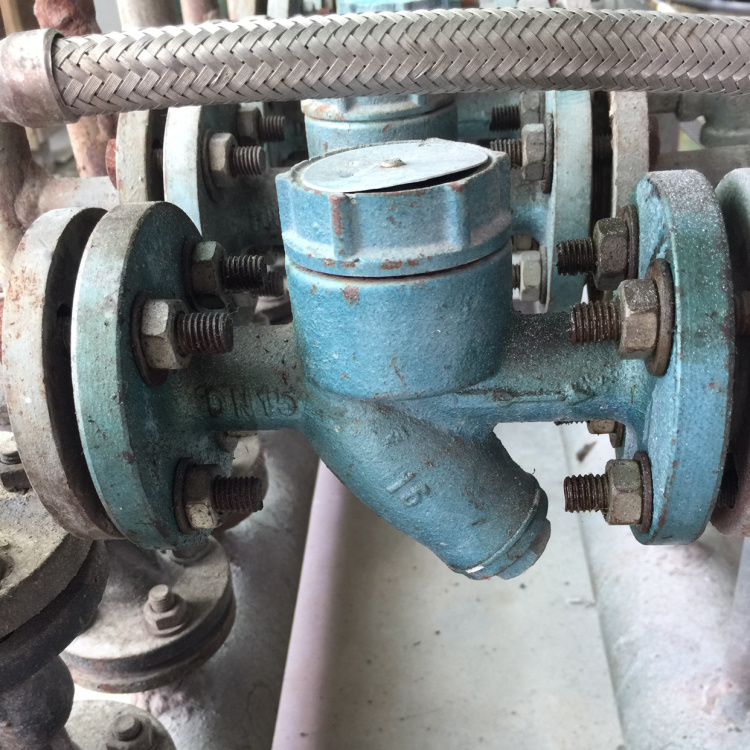

开源牌CS49H-16圆盘式疏水阀 Disc type steam trap由上海南源机械有限公司（上海奉贤机械厂）生产，热动力疏水阀 Thermodynamic trap用来自动排除蒸汽管道产生的凝结水，以保证管道畅通，提高热效率。广泛应用在石油，化工，食品，印染，医药等行业的蒸汽网中的蒸汽总管及支管，汽水分离器等场合，还可用于烘房，烘箱，热压机等用汽设备中。

CS19H-16、CS49H-16圆盘式疏水阀是热动力型自动蒸汽疏水阀，用来自动排除蒸汽管网、蒸汽加热器内的凝结水。产品经机电部疏水阀检测中心检测，各项性能均符合GB/T22654-2008《蒸汽疏水阀技术条件》的规定，圆盘式疏水阀分别采用内螺纹连接和法兰连接，除连接方式不同外，内部结构和性能均相同。产品采用空气保温结构，故减少了阀片、阀座空打而引起的磨损和蒸汽泄漏现象，并能适用于安装环境温度变化大的场合。

圆盘式疏水阀工作原理：利用热动力学特性，根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。当凝结水排到较低压力区时会发生二次蒸发，并在粘度、密度等方面与蒸汽存在差异驱动启闭件，在过热蒸汽管线上如果没有凝结水产生，疏水阀不会开启。当发现跑汽不疏水，拆开用柴油清洗过滤网、芯片及阀体内壁。

热动力疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀 The steam trap汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，不间断排水。
