气动套筒调节阀性能特点

时间:2022-01-19 23:36:26      来源:永龙阀门      阅读:0

气动套筒调节阀性能特点

   气动套筒调节阀由阀体和执行执行机构及其附件组成,薄膜执行机构有正作用和反作用两种形式;随信号压力增大,推杆下移为正作用,反之推杆上移为反作用。气动调节阀用于控制流体的大小,当阀门调节部位收到调节信号,阀杆会根据信号自动控制阀门的开关程度,从而达到对流体流速及压力的调节;永龙阀门气动调节阀常用于供热,制冷,燃气,石化等机械设备、自动化控制的管路中。

一、气动套筒调节阀性能特点:

气动套筒调节阀兼有单座调节阀、双座调节阀的优点,适用于阀前后压差大,噪音要求低的场合。主要有以下优点:

1、稳定性好。因用阀塞节流代替阀芯阀座节流,而阀塞设有平衡孔可减少介质作用在阀塞上的不平衡力。同时套筒与阀塞间导向面大,加之不平衡力变化小,因此不易引起阀芯振动。

2、互换性和通用性强。只要更换套筒就可得到不同的流量系数和不同的流量特性。

3、允许压差大,热膨胀影响小。带平衡孔的套筒阀的平衡原理和双座阀一样,因此许用压差大。又由于套筒、阀塞采用同一种材料制成,温度变化引起的膨胀基本一致。

4、套筒提供的节流窗口有开大口和打小孔(喷射型)两种。后者有降噪、减振作用,进一步改进即成专门的低噪音阀。

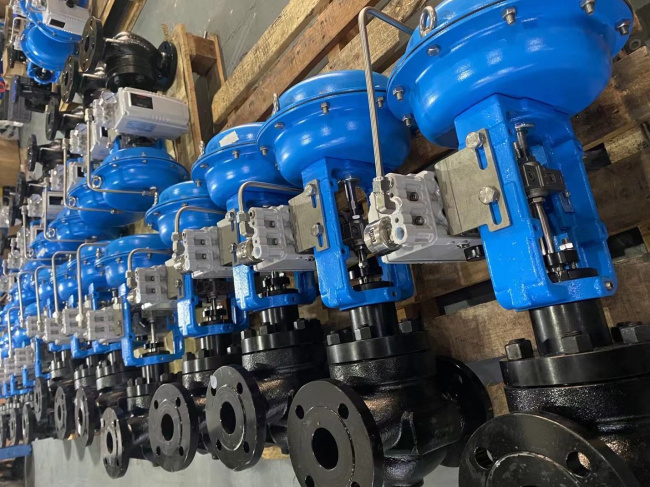

气动套筒调节阀

气动套筒调节阀-上海永龙阀门厂

二、直通单座调节阀性能特点:

1、泄流量小,因只有一个阀芯易保证密封。标准泄流量为0.01%KV,进一步设计可作切断阀。

2、许用压差小,因不平衡力推力大。DN100的阀△P仅为120KPa。

3、流通能力小。DN100的KV仅为120。应该应用于泄漏量小,压差不大的场合。

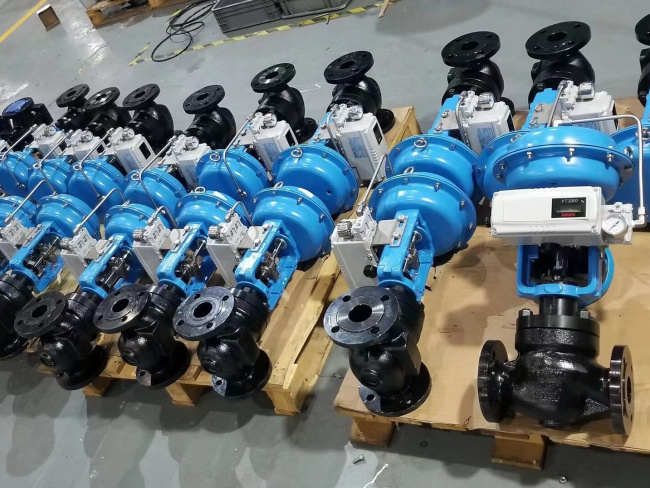

气动单座调节阀

气动单座调节阀-上海永龙阀门厂

三、双座调节阀性能特点:

1、许用压差大,因可抵消许多不平衡力。DN100的阀△P为280KPa。

2、流通能力大。DN100的KV为160。

3、泄漏量大,原因有两个阀芯不能同时密封。标准泄流量为0.1%KV,为单座阀10的倍,主要应用于高压差,泄漏量要求不严的场合。

气动双座调节阀

气动双座调节阀-上海永龙阀门厂

四、气动调节阀的辅助装置(附件)作用

1,阀门定位器_用于改善调节阀的工作特性,实现正确定位;

2,阀位(行程)开关_显示调节阀上、下限的行程工作位置;

3、气动保位阀_气源故障时保持阀门当时位置;

4、电磁阀_实现气路的自动切换。单气控用二位三,;双气控用二位五通;

5、手动机构_系统故障时可切换手动操作;

6、气动继动器_使气动薄膜执行机构动作加快,减少传递时间;

7、空气过滤减压器_气源净化、调压用;

8、贮气罐_气源故障时,使阀能继续工作一段时间,一般需三段保护时配。

   气动调节阀有:气动单座调节阀,气动双座调节阀,气动套筒调节阀,气动薄膜调节阀,在工业自动化过程控制领域中,调节阀通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的控制元件。
