闸阀阀杆断裂、变形的因素

时间：2020-11-12 14:18:01 来源：永龙阀门阅读：0次

闸阀的种类分二大类：明杆闸阀，暗杆闸阀，结构不同分为楔式和平行式两类，楔式闸板有3种结构：单闸板、双闸板和弹性闸板。控制方式有手动，气动，电动，电液联动，气液联动，涡轮传动，伞齿轮传动。闸阀 Gate valves以其耐压、耐温(高低温)、耐腐蚀(多种材料配置)、具备双向密封功能、耐磨损和使用寿命长等优点越来越广泛地应用于各类工业系统，实现介质的开启与关闭，为系统的稳定与控制发挥了重要的作用。

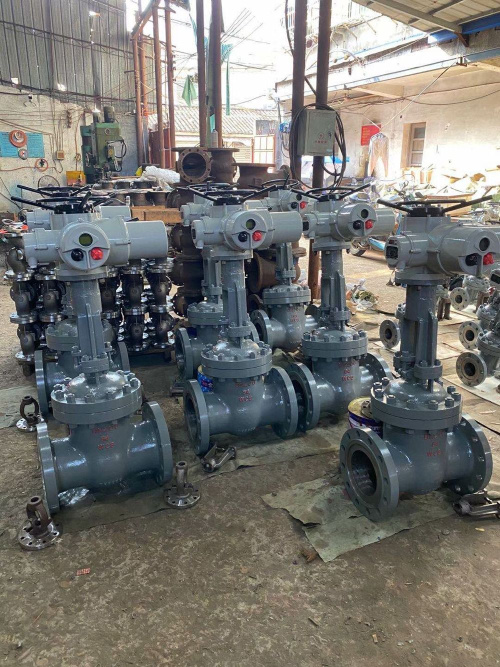

智能一体式电动闸阀 Electric gate valves

闸阀阀杆断裂、变形的因素

闸阀的阀杆断裂阀杆断裂一般发生在上下螺纹根部，此处截面积最小，易出现应力集中及超标现象，尤其当工作条件较大地偏离设计参数时。如某电厂曾多次发生DN150电动闸阀开启后阀杆梯型螺纹退刀槽处拉断的事故。调查发现，阀门的阀盖预紧螺母松动，阀盖上移，阀杆螺母卡住，显然这是电装行程调试过位，保护力矩过大引起的事故。

另一类阀杆断裂事故则发生于开启瞬间。表现为闸板尚未脱离阀座，阀杆即在上或下螺纹根部断裂。其原因通常认为是闸板卡住，这其实只是部分原因或次要原因。一个重要原因是阀体中腔关闭后的异常升压，亦即阀门关闭后，封闭于上下游两侧密封面之间的中腔流体压力远高于上游压力的现象。产生这种现象有两种原因。其一中腔流体被上游流体加热升温发生膨胀，导致压力剧烈升高。其二闸板关闭瞬间流体封闭于中腔，无法外流，中腔空间被阀杆进一步挤压，由于液体的可压缩性十分有限，也会使压力剧增，这一现象尤其易发生在发电厂的Z962类主给水闸阀上。同时，其异常升压一般会成几何级数增加，远远超过阀杆强度设计极限。

闸阀阀杆变形阀杆弯曲一般出现在电动阀门电装调试不当时，如关闭力矩过大又未设行程保护或失调等，其对阀门的破坏非常大。

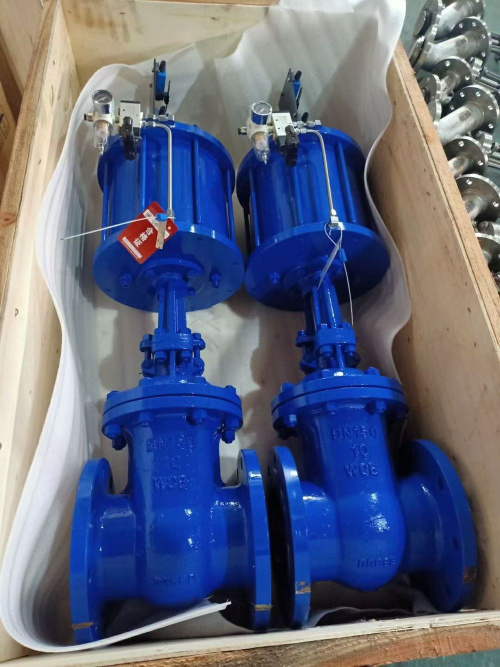

气动闸阀 Pneumatic valve
