开关型电动蝶阀安装示意图
时间：2020-10-16 11:43:04 来源：永龙阀门 阅读：0次
开关型电动蝶阀安装示意图
Switch type electric butterfly valve installation schematic diagram
Switch type electric butterfly valve installation schematic diagram
一、电动蝶阀安装前的准备
注：
1、开箱后阀门要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母;
2、开关型电动蝶阀可以安装在任意角度的管道上，为了维护方便建议不要倒置安装。
3、蝶阀法兰盘在安装时必须确保法兰面和密封橡胶对中，螺钉均匀拧紧，密封面必须贴合完整;如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板，或顶住蝶板造成阀杆处泄漏。
合完整;如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板，或顶住蝶板造成阀杆处泄漏。

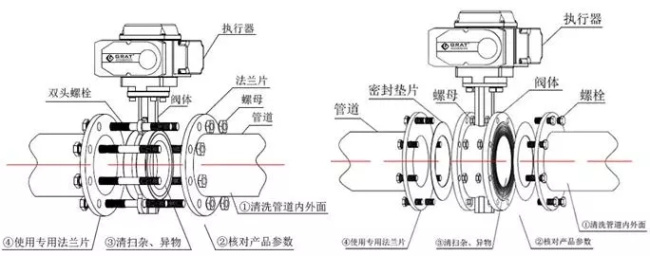

二、电动蝶阀安装示意图

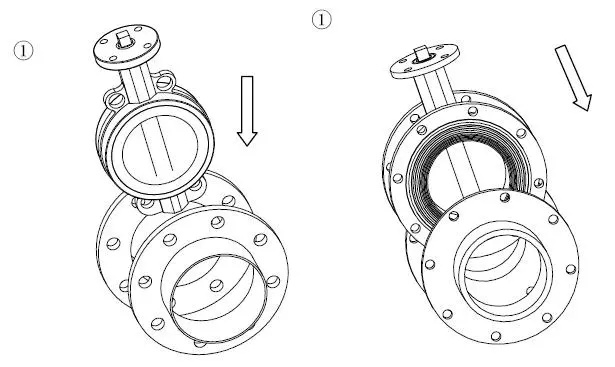

1、将阀门放置于预安装的两片法兰之间(法兰蝶阀需预两端垫片位置);

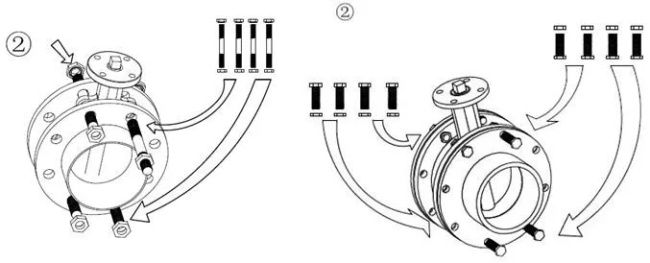

2、按图示将两端螺栓螺母分别轻轻插入两端对应的法兰孔(法兰式蝶阀需调整垫片位置)，将螺母稍加拧紧以校正法兰面的平面度;

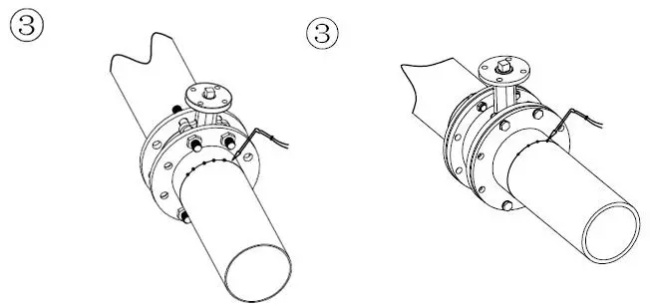

3、将法兰利用点焊固定于管道上;

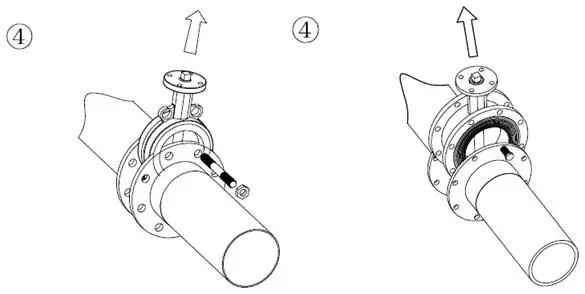

4、将阀门移出;

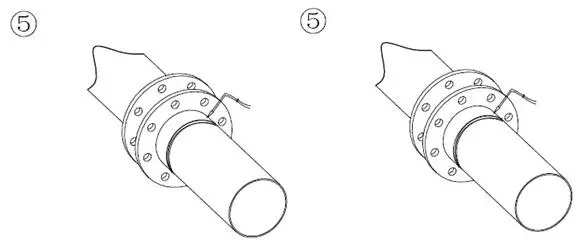

5、将法兰完全焊接固定在管道上;

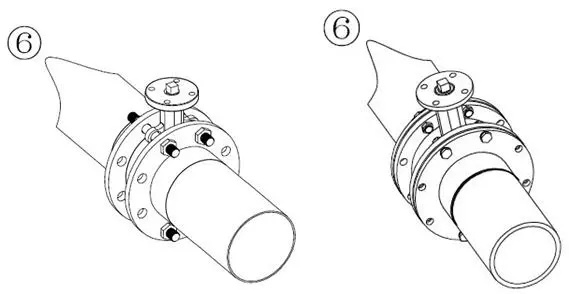

6、待焊口冷却后再安装阀门，保证阀门在法兰中有足够活动空间以防止阀门被损坏，并保证蝶板有一定的开度(法兰蝶阀需加密封垫);校正阀门位置并将所有螺栓拧紧，(注意不要拧得过紧);将阀门打开，保证阀板能自由开闭，然后使阀板轻微开启;

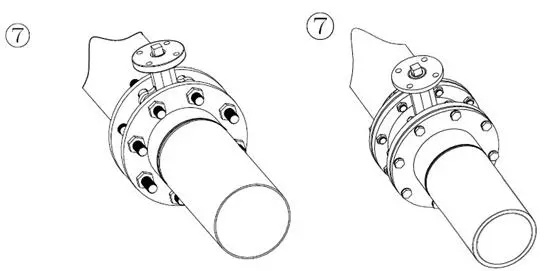

7、交叉均衡将所有螺母拧紧;
8、再次确认阀门能自由开闭，注意：确认蝶板没有碰到管道。
注：电动蝶阀出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在接通电源前，要先手动启开到一半(50%)位置，再按电动开关，检查开关，检查指示盘方向阀门开启方向即可。
