HAD20B压缩空气冷凝液自动排水器工作原理

时间：2020-07-30 20:30:12 来源：永龙阀门阅读：0次

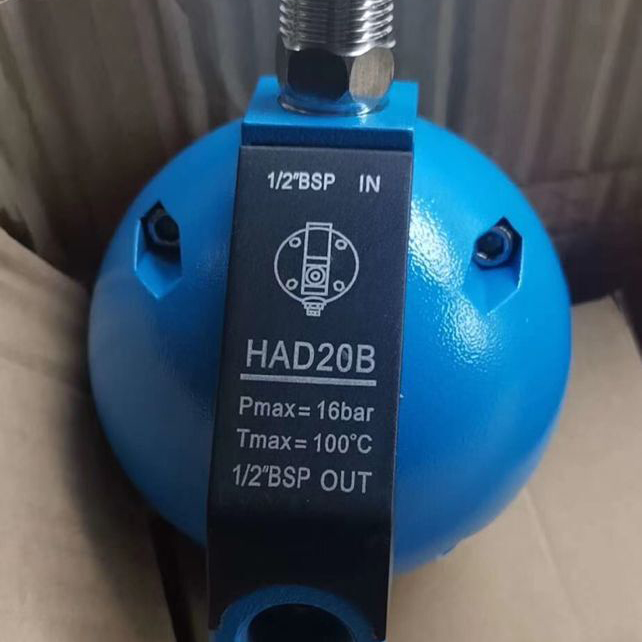

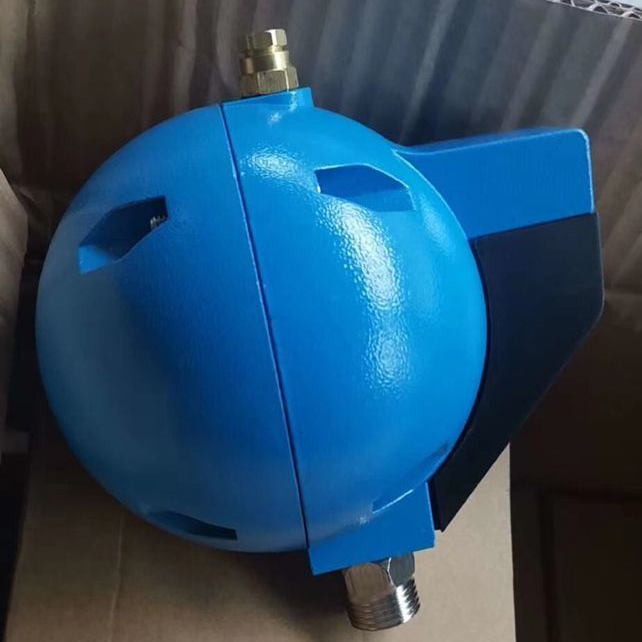

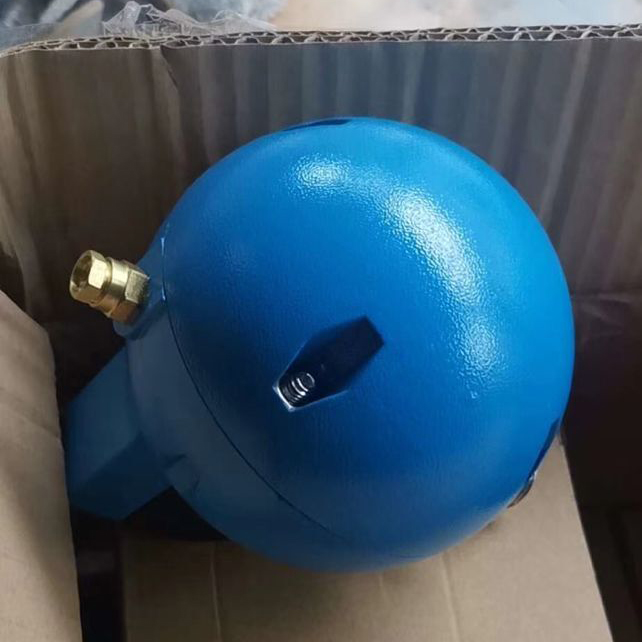

HAD20B压缩空气冷凝液自动排水器工作原理

HAD20B浮球式自动排水器HAD20B floating ball type automatic drainer主要应用在气动螺杆空压机，空压机储气罐，冷干机自动气泵压机，充气泵空压机储气罐自动排除管道低处，油水分离器，气罐及各种过滤器底部的冷凝水。可安装在不便进行人工排污水的地方，如高处，低处，狭窄处，并开防止人工排水被遗忘而造成压缩空气被冷凝水污染。

球形排水器The spherical drainer技术参数：

1.接口:Rc 1/2 4分 DN15

2.外螺纹：20.3±0.3mm

3.内螺纹：19.5±0.3mm

4.工作压力:PN1.6MPa

5.使用温度：85℃

6.排放起始值：72-75ML 91-93ML

7.排放能力:400L/H 800L/H

8.阀体材料:铝合金

HAD20B压缩空气冷凝液自动排水器工作原理：

HAD20B压缩空气冷凝液自动排水器与传统的排水器结构不同,属连续式滴排.外壳采用铝合金压铸,表面喷塑固化,内外壁耐抗压缩机的合成润滑油腐蚀.本产品运行可靠,无噪音,无压缩空气损失,孔径排出口不易堵塞,是压缩空气设备排污配件的理想选择。

原理及性能HAD20B球形排水器采用压铸铝壳组合的自动排水器,内装有橡胶浮球排水系统.当排水浮力比排水浮球的重量和压缩空气施加的压力小时,排水口关闭;当浮力上升时,排水浮球上升,排水口打开;当冷凝水减少时排水口再次关闭。

在具体操作中水杯内无压力时，浮子因自重而下降。压块关闭内腔孔，活塞被弹簧压下，而冷凝通过排水。水杯内有压力时，当压力在1KG以上时，活塞克服弹簧力向上压，因而排水道关闭，水杯内部与外界隔断。水杯内有冷凝水时，当冷凝水收集到一定程度时，浮子因浮力升起，打开内腔孔，压力进入内腔，活塞被压力和弹簧压下，冷凝水通过排水道管排水。

圆球型自动排水器特点：

1.优质铝合金压铸，表面采用喷漆防氧处理，运行可靠，无噪音，孔径排出口不易堵塞，经久耐用。

2.内装有浮球排水系统，当排水浮力比排水浮球的重量和压缩空气施加的压缩时，排水口关闭，当浮力上升时，排水浮球上升，排水口打开，当冷凝水减少时，排水口关闭。

3.能够精密控制液位高度，排水器可以自动排水，不需要手动操作。

气动螺杆空压机HAD20B球型自动放水器维护与保养:

每周对进行空压机储气罐冷干机HAD20B圆球浮球式自动放水器 Air compressor gasholder person HAD20B ball ball float water automatically经查一次，操作方法：拧开手动排污阀 Drain valve让排水器 drainer内水液流完，直至设备内压缩空气进入球体内缸几秒钟，再次关闭手阀。如排出的水液多于0.5升，既证明自动排水器有堵塞，必须将排水器彻底洗干净。每年须拆出自动排水器进行清洗内部配件。清洗时，可使用肥皂水或洗洁精清洗，切勿使用溶液，以免损坏橡胶类配件。
