紧急切断阀_气动式与液动式的区别_阀门百科

时间：2018-10-28 20:50:22 来源：永龙阀门阅读：0次

紧急切断阀_气动式与液动式的区别_阀门百科

紧急切断阀是加气站，液化气站，氨站储罐的防护性阀门，为防止在装泄过程出现泄漏能够远程控制或环境高温自动泄压关闭的功能对保护储罐安全设施起到了关键的作用。在气动式与液动式的切断阀执行机构装置【易熔合金塞】，在工况周围出现温度高于75±5℃，易熔合金软化溶解，压力从塞孔排出，弹簧推动活塞回位，切断阀快速关闭。

●紧急切断阀总装图

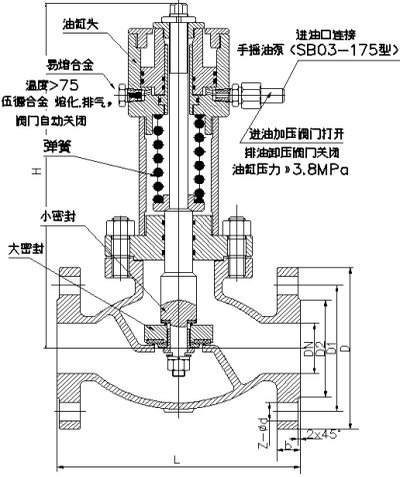

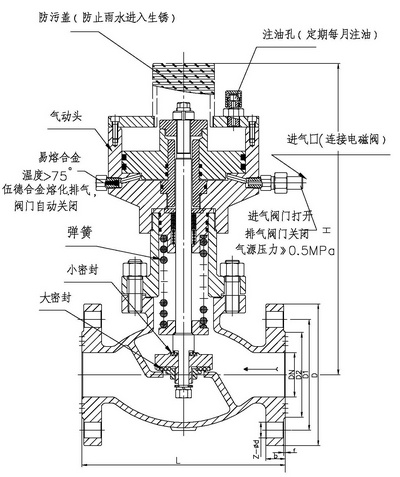

气动紧急切断阀结构图液动紧急切断阀总装图

储罐紧急切断阀驱动形式有：气动，液动类型，气动切断阀以洁净压缩空气或者瓶装氮气为驱动源，液动切断阀采用手摇油泵的油压为驱动源。

●液动紧急切断阀、气动紧急切断阀的区别

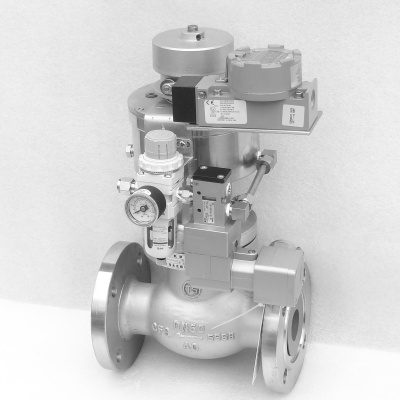

液动紧急切断阀样板气动紧急切断阀样板

切断阀为常闭式结构，平常处在关闭状态，装泄作业短时间开启的阀门：

¤液动紧急切断阀安装在储罐的下游管道手动液氨截止阀的前面，既出料口，也可进料口（安装方式：承压方向/储罐位置→出料口/进料口），手摇油泵安装在距离阀门15-20米以外，通过现场工作人员把手摇油泵的压力输送到液动切断阀执行器，阀门打开，装卸过程中安检人员不得离开手摇油泵的岗位（液动式切断阀是依靠油泵的压力实现开关动作，安检人员坚守岗位，在发现泄漏或者罐车溜车或其他紧急状况，可第一时间卸掉油泵的压力，液压切断阀快速关闭），装卸完毕后，安检人员拧开油泵的保压阀（针型阀），油压顺连接管返回油泵罐油腔，切断阀关闭。安检人员检查所有设备正常再指导罐车卸开软管，罐车启动离开。

¤气动紧急切断阀安装在储罐底部手动氨用截止阀的下方，既出口处，也可进口处（安装方式：承压方向/储罐位置→出口/进口），把气源管一端（塑料软管，不锈钢管，黄铜管皆可）连接到气缸接口接头，另一端接到压缩空气机或者氮气钢瓶，接通防爆电磁阀的电源，平常阀门处在关闭状态，线圈不带电，在装卸期间，线圈通电，气源进入气缸推动活塞上升阀门开启，线圈断电，气源压力从电磁阀排气口排出，阀门关闭，可与气体泄漏报警器联动，在气体探测仪探测到空气中液氨的密度，探头给主机信号报警，主机断开线圈的电源，气动切断阀排气迅速关闭。

“YongLong”永龙阀门相关产品：液氨紧急切断阀氨用紧急切断阀氨气紧急切断阀
