切断阀型号编制-切断阀图片大全
时间：2020-05-30 14:12:28 来源：永龙阀门 阅读：0次
切断阀型号编制-切断阀图片大全
切断阀总称紧急切断阀 Emergency cut-off valve，属于安防设备装置，安装在液氨，燃气，油库，槽罐，球罐，氨站，加气站，液化气站，食品制冷、装卸车系统或管道及机械设备，应急情况下，能远程控制或自动(SIS安全仪表系统/DCS控制中心/气体泄漏报警器/消防系统联动 )快速关闭的阀门 。
切断阀型号编制 The cut-off valve model establishment
切断阀型号编制及传动形式代号：
液动型代号：Y，QDY421F-25C液动紧急切断阀 Hydraulic Emergency shut off valve
气动型代号：Q，QDQ421F-25P气动紧急切断阀 Pneumatic Emergency shut off valve
电动型代号：B，ABQ941F-40R电动紧急切断阀 The electric emergency cut-off valve
电子型代号：R，ZCRB-16C燃气紧急切断阀 Gas emergency shut-off valve
液氨/氨用/氨气-气动型代号：QDQ641F-25C氨用紧急切断阀 Ammonia with emergency cut-off valve
液氨/氨用/氨气-电动型代号：YL-AOX-M/941液氨紧急切断阀 Liquid ammonia Emergency shut off valve
阀体材质表示：C代号：WCB碳钢，P代号：CF8/304不锈钢，R代号:CF8M/316不锈钢
切断阀Cut-off valve以电动，气动，液动，电子式（燃气低压介质）控制方式，气动切断阀 Pneumatic cut-off valve与液动切断阀 Hydraulic cut-off valve执行机构需带易熔元件自动切断装置 Auto-shutoff equipment of fusible element，当环境温度超过紧急切断阀设置熔点，能使阀门自动快速关闭切断介质流通的作用。
切断阀图片大全 Cut off the valve picture books

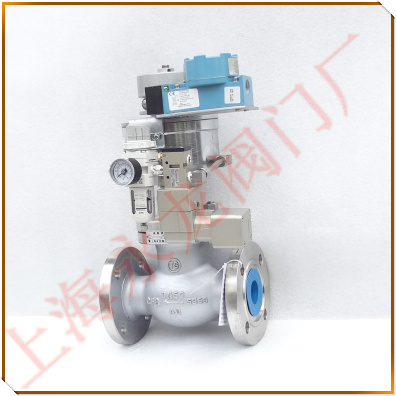

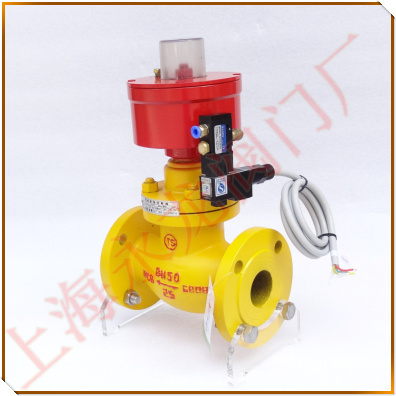

液动切断阀Hydraulic cut-off valve图片 气动切断阀Pneumatic cut-off valve图片

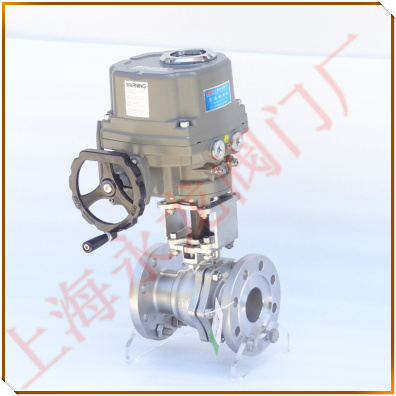

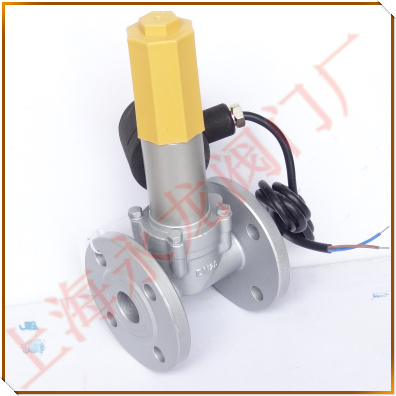

电动切断阀Electric cut-off valve图片 燃气切断阀Gas cut-off valve图片

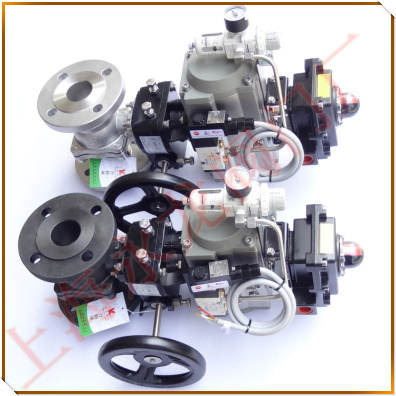

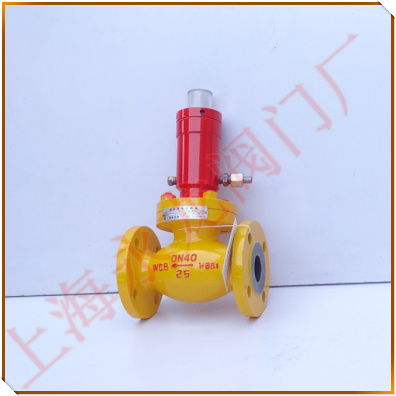

氨用切断阀Ammonia with a shut-off valve图片 液氨切断阀Ammonia with a shut-off valve图片
切断阀壳体根据使用介质的温度，使用介质的压力或者用户提供的参数可以选用LCB低温钢，WCB碳钢，CF8/304不锈钢，CF8M/316不锈钢，CF3M/316L不锈钢。当选用低温钢铸件制造时应符合JB/T 7248的规定，选用不锈钢铸件制造应符合GB/T 12230的规定。配套零部件应选耐液化石油气及液氨，氨气的材料。介质压力低于PN25法兰连接面可选择:RF/突面，F/凹面，介质压力高于PN25法兰连接面可选择F/凹面，MF/凹凸面。
