气动/电动V型球阀的结构设计
时间：2019-07-12 00:46:52 来源：永龙阀门 阅读：0次
气动/电动V型球阀的结构设计
V型球阀是在它的关闭件是半球体上开有V字型开口，V型开口具有锋利的刃口，在球体回转过程中，关闭件之间有擦拭作用，对纤维及颗粒介质具有强有力的切断力，在回转过程中可改变流道截流面积，形成对介质的精确调节流量大小，其密封性能与球阀相同，使它同时具备调节和开关两种功能，与气动执行器组装成气动V型球阀，与电动执行器配套组装成V型电动球阀。广泛使用于工业过程自控系统中，特别是针对于油品、纸浆、糖液、固态颗粒、纤维以及浑浊液体介质的管道上。用来作为介质的接通以及切断和调节。

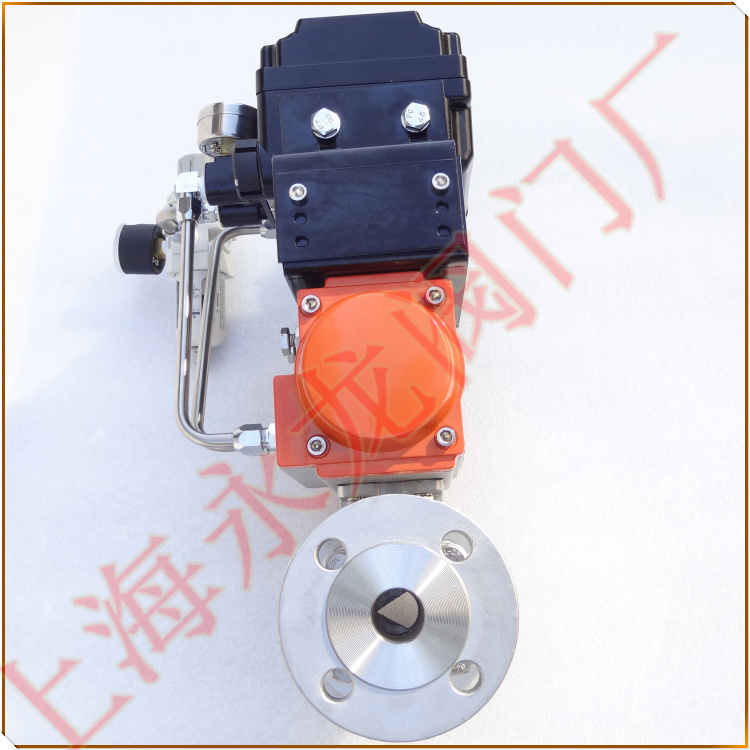

气动V型球阀
V型球阀特点：
1、阀体整体式结构：对夹式和法兰式V型球阀阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄。
2、上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少。
3、阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球面镀硬铬或喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好 耐腐蚀，适应范围广。
4、经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。
5，介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，所以 它除适合液体介质外，更适合于带纤维及固体颗料介质的系统控制。
6、小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现小Cv值精确控制。

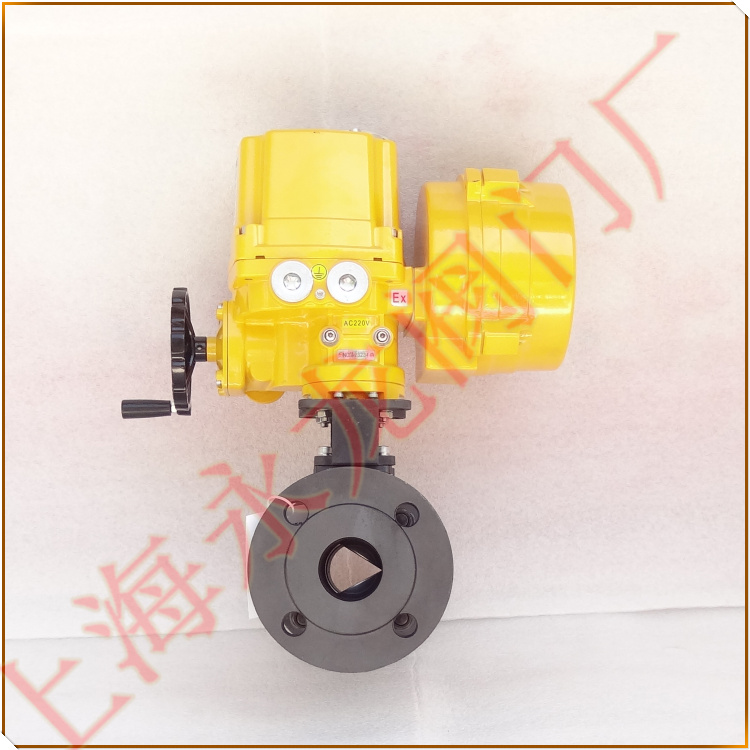

电动V型球阀
气动/电动V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的90°旋转球阀，它将球阀和蝶阀的较佳控制特性结合成一体,既可用作为控制调节阀，又可作为关断切断阀。应用的行业包括：能源、石化、冶金、化工、采矿、造纸、环保、生化、制药、石油、电力、印染、轻工、食品、烟草、制糖、饮料等各个领域。
