罐底球阀_釜底球阀_（YongLong）上海永龙阀门厂
罐底球阀也称釜底球阀，通用名称罐底阀，釜底阀，针对现有产品设计不足及缺陷，“永龙阀门”对第一代产品进行设计改进，一款2代的三段式釜底阀面世。阀门采用三段式组合结构，分别为弧形法兰，中法兰和阀体，相比较传统二片式罐底阀，在罐底安装，焊接过程中，由于金属材质导热系数较高，造成密封损坏，导致阀门经常出现泄漏，第2釜底球阀的诞生，改变了原有安装出现的难题，在罐底球阀安装时，先将弧形法兰取下与罐底焊接，再用螺栓与阀体连接。阀体与斜阀杆设计，阀杆于阀体管道呈现出105°的倾斜角，该结构设计避免了安装电动执行机构或气动执行机构与罐底接触。无积料设计，球体为弧面设计，在阀门关闭时，球面弧形于连接罐底弧形法兰一致形成无死角连接，避免物质残留。

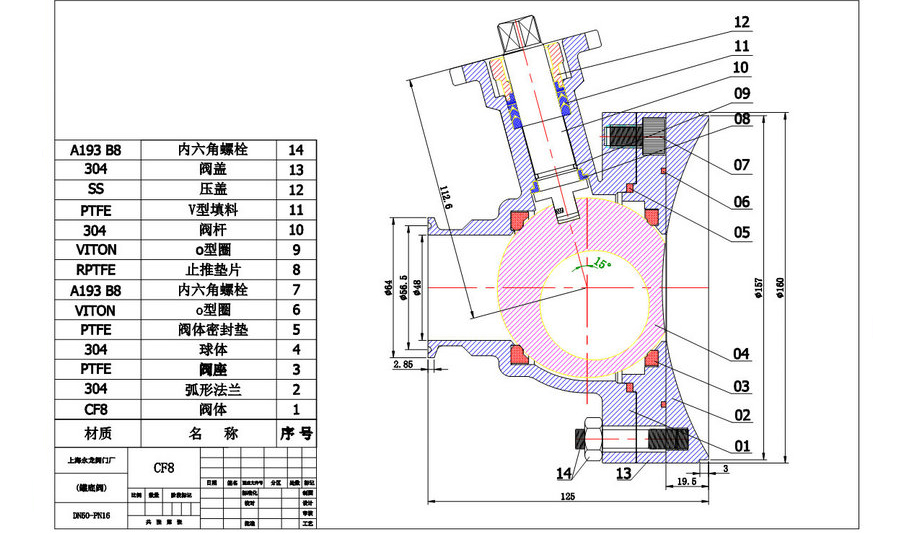

釜底阀结构图

设计特点：
1，ISO5211平台连接 2，阀杆防飞出设计 3，防静电装置 4，上密封可调功能 5，防火结构设计， 6，壳体脱腊精密铸造

罐底球阀设计标准：
1，设计制造：GB/T-12237、API6D/608 2，法兰设计：HG/T-20592、ASME B16.5 3，壁厚标准：GB/T-26640 4，检验试验：GB/T-26480、API598

釜底球阀自控配置：

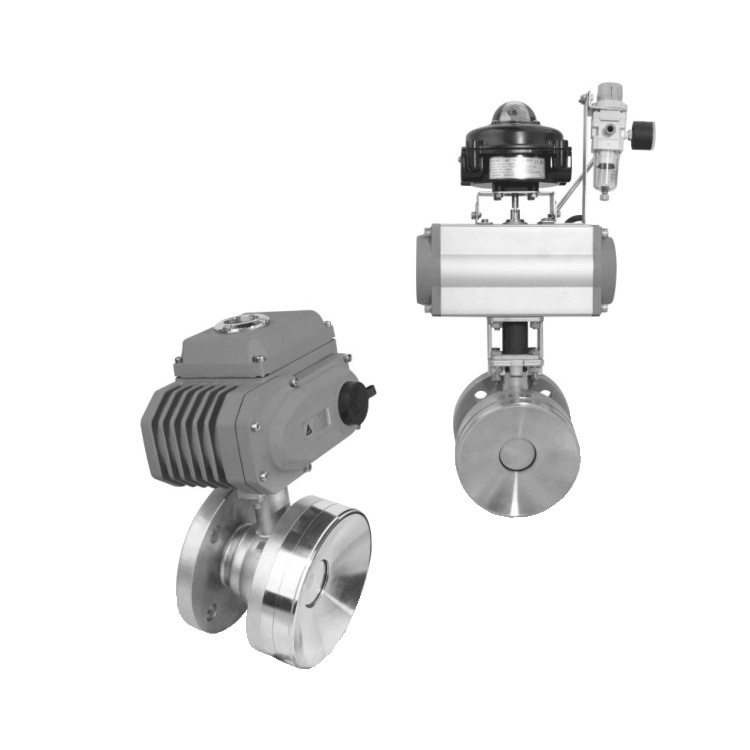

1，电动执行器防爆、常规 2，气动执行器：单作用、双作用附件：电磁阀、空气过滤减压阀、信号反馈、手轮手动装置接管：不锈钢

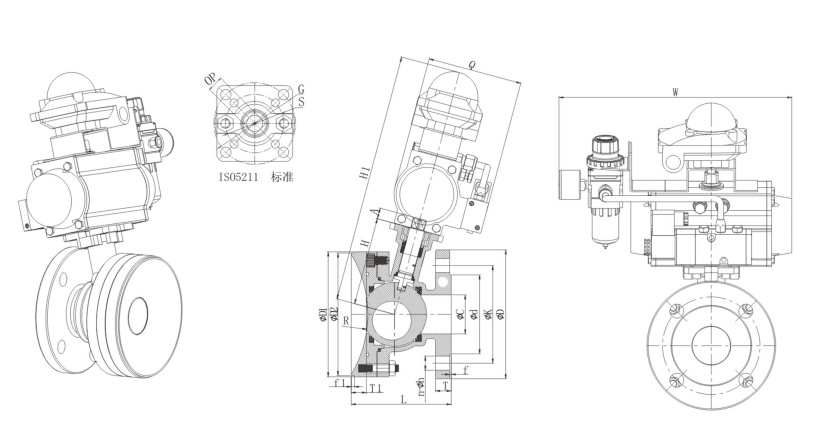

罐底阀结构图
上海罐底阀厂家，国内专业釜底阀制造商，生产304不锈钢罐底球阀，316L不锈钢釜底球阀。“永龙阀门一直致力苛刻工况的解决方案”为使命，帮助用户解决在实际应用出现的疑难问题。第2代新型罐底球阀是目前国内替代进口釜底球阀理想选择之一。
