三偏心蝶阀指的是哪三道偏心
时间：2020-10-31 12:53:34 来源：永龙阀门 阅读：0次
三偏心蝶阀指的是哪三道偏心
蝶阀（butterfly valve）又叫翻板阀，是一种结构简单的调节阀，启闭件为圆盘式的蝶板，绕阀杆轴线转动90°运动的一种阀。有金属-金属密封副、有金属-非金属密封副。根据密封副材料及密封性、操作扭矩和保证启闭循环次数的需要，阀杆轴线制作位置不同，蝶阀分为：中线蝶阀、单偏心蝶阀、双偏心蝶阀、三偏心蝶阀。蝶阀的外形尺寸小、结构长度短，启闭开关时间较短，蝶阀的流量特性在转角0~70°（通常蝶阀转角为0～60°）范围内近似为等百分比特性，具有流量调节控制特性。
三偏心蝶阀（Triple eccentric butterfly valve）为（硬碰硬，金属硬密封蝶阀）密封面设计为斜锥形，在普通机床上加工为断续切削，再采用专用机床加工，实现连续切削，保证密封面具有更高的精度，提高了密封等级。三偏心蝶阀的阀杆轴心既偏离阀板密封面，也偏离阀体中心，同时，阀座密封面所在回转轴线与阀体通道轴线偏心一定的角度。

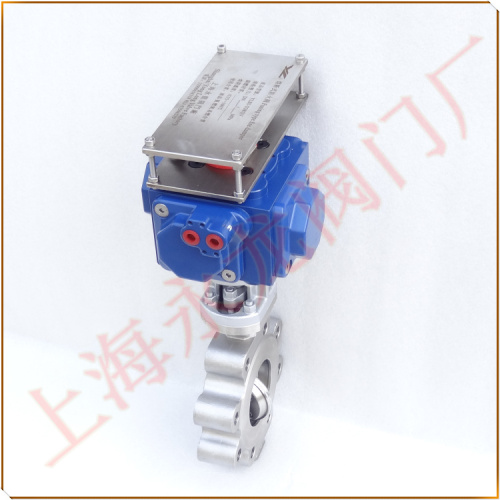

高温熔断蝶阀-熔断式防火阀
三偏心蝶阀指的是哪三道偏心
第一道偏心-阀杆轴心与密封面偏心
第二道偏心，阀杆轴心与阀体中心偏心
第三道偏心，密封面回转轴线与阀体通道轴线偏心
3个偏心使得密封副在开启的瞬间立即脱离，完全消除了阀门在开启过程中密封副之间的摩擦。三偏心蝶阀密封副之间的密封比压由常规堞阀的阀座弹性挤压改为外加于阀门轴的驱动转矩产生,不仅消除了常规蝶阀中弹性阀座弹性老化,冷流，弹性失效等因素造成的两密封面之间密封比压降低和消失,而且可以通过对外加驱动转矩的改变,实现对其密封比压的任意调整,从而使其密封性到大大的提高。
