水力控制阀 hydraulic control valve

时间：2020-11-09 21:54:02 来源：永龙阀门阅读：0次

水力控制阀 hydraulic control valve

01.定义

水力控制阀 hydraulic control valve就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。水力控制阀前要安装过滤器，并应便于排污的要求。本类阀门在管道中一般应当水平安装。

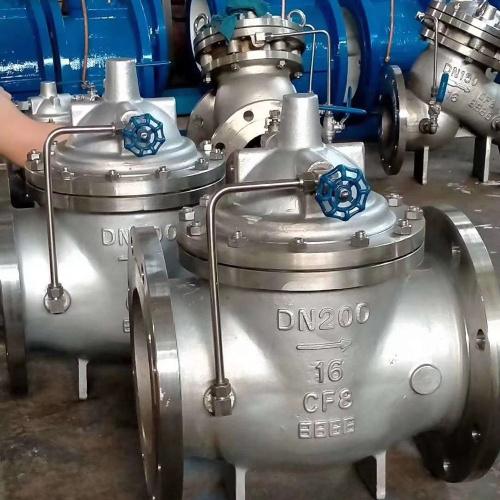

水力控制阀 hydraulic control valve

02.部件材质

①阀体、阀盖：铸铁，球墨铸铁，碳钢，黄铜，不锈钢

②阀座：锡青铜，不锈钢

③阀瓣：碳钢，青铜，不锈钢+软密封材料

④阀杆：铝青铜、铬不锈钢

⑤膜片：橡胶

⑥膜片压板：黄铜，碳钢、不锈钢

⑦弹簧：不锈钢

03.选用要点

( 1 )工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

( 2 )根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主要要求等，确定阀门的阀体和密封部位的材质。常用的阀体材料有铸铁、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀体材料应与管道材料相匹配。

( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

( 4 )工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

( 5 )管路采用法兰连接时，应采用法兰连接的水力控制阀;管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

( 6 )水力控制阀应设置在介质单向流动的管路上。

( 7 )水力控制阀主阀体上的箭头方向必须与管路系统流向一致。

( 8 )接水力控制阀管段不应有气堵、气阻现象。在管网最高位置等存气段应设置P11H-16P自动排气阀。

( 9 )阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

( 10 )阀门安装前应做强度和严密性试验。

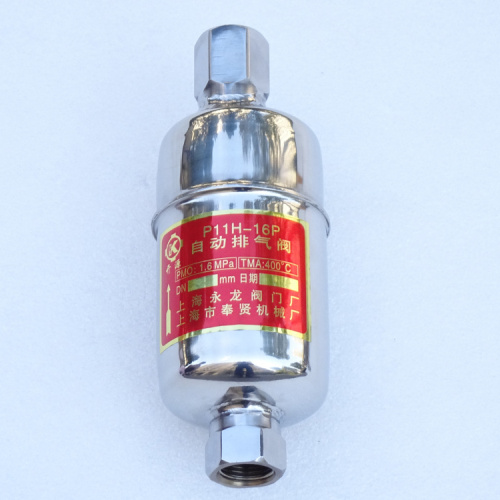

P11H-16P自动排气阀 automatic exhaust steam valve

04.标准

1)JB/T10674-2006《水力控制阀》

利用水力控制原理，通过不同的构造达到多用途控制目的的阀门总称。

它包括:遥控浮球阀、可调式减压阀、缓闭消声止回阀、流量控制阀、泄压/持压阀、水力电动控制阀、

水泵控制阀、压差旁通平衡阀、紧急关闭阀。

2)CJ/T219-2005《水力控制阀》

利用水力控制原理，用导管和不同的元件组成不同的控制系统阀门的总称。

3)CECS144-2002《水力控制阀应用设计规程》

利用水力控制原理，通过不同的构造达到多用途控制目的的阀门总称。

05.工作原理

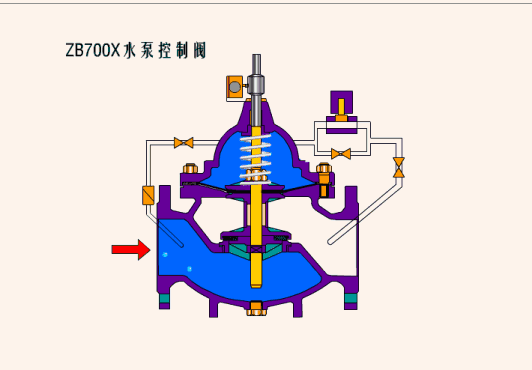

水力控制阀 hydraulic control valve原理图

水力控制阀是以管道介质压力为动力，进行启闭、调节的阀门。它由一个主阀和附设的导管、针阀、球阀和压力表等组成、根据使用的目的、功能场所的不同，可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水力电动控制阀、紧急关闭阀等。

06.水力控制阀结构原理

水力控制阀是利用管网中水的压力控制阀门的开启、关闭及开度大小的阀门，是一种既省人力，又节约能源的自动阀门。广泛地应用于水力灌溉、高层建筑、消防系统、市政给排水、电力等给水管网系统。它所具有的功能有自动控制水位、减压、泄压、持压、调节、止回、消除水锤、开关等多种功能。还可以根据不同的需要，改变附设管路及先导阀，达到所需要的功能。

①. 100X遥控浮球阀当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

②. 200X减压稳压阀当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。调节导阀弹簧即可设定出口压力。

③. 300X缓闭式止回阀当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。

④. 400X流量控制阀当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。

⑤. 500X持压泄压阀当泄压阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。

⑥. 600X电动控制阀当阀门从进口端给水时，水流经过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀打开，球阀流出。球阀开度大于针阀开度，主阀控制室压力很低，主阀处于全开状态。当电磁导阀关闭时，主阀控制室水不能流出，控制室生压，推动膜片关闭主阀。

⑦. 700X水泵控制阀当水泵工作阀门向下游供水时，电磁导阀全开，针阀调到适当开度，上游水经过针阀，导阀，单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室压力保持主阀处于合适开度，保持下游正常供水。700X水泵控制阀当水泵停止工作时，电磁导阀先关闭，主阀停止排水，主阀室压力升高，主阀开始关闭，当关闭90%时，主阀上部行程开关输出停泵信号，水泵停止运转，此时，主阀下游水经过单向阀进入主控制室，控制室压力升高，主阀关闭。

⑧. 800X压差旁通阀是一种用于空调系统供、回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的精确互定直，并可大限度地降低系统的噪音，以及过大压差对设备造成的损坏。200X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构，完全介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。

⑨. 900X紧急关闭阀当出口压力低于导阀设定的压力时，导阀此时处于开通状态，主阀上腔压力与主阀出口压力相等，进口与吃口存在压差，水流经阀口出口流出，当消防泵气泵时，或变平泵压力升高时，超过导阀设定压力，由主阀进口向导阀管控制室压力升高，作用在弹簧压力增大，向下压紧，带动阀芯下移，使导阀关闭，此时主阀进口压力通过节流阀补充到主阀阀盖上腔，因阀瓣受到向下压力大于向上推力，主阀关闭。值得注意的是，进口压力小于设定压力是，主阀处于开启状态，进口压力大于设定压力，阀瓣关闭。
