电动液氨截止阀-液氨电动截止阀-YL品牌

时间：2019-10-31 21:21:41 来源：永龙阀门阅读：0次

电动液氨截止阀-液氨电动截止阀-YL品牌

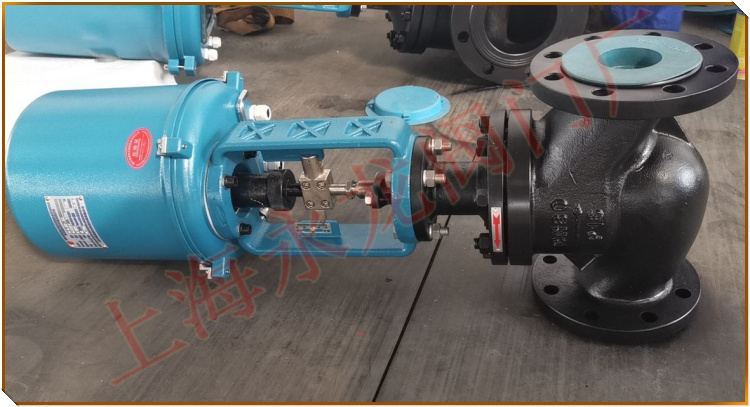

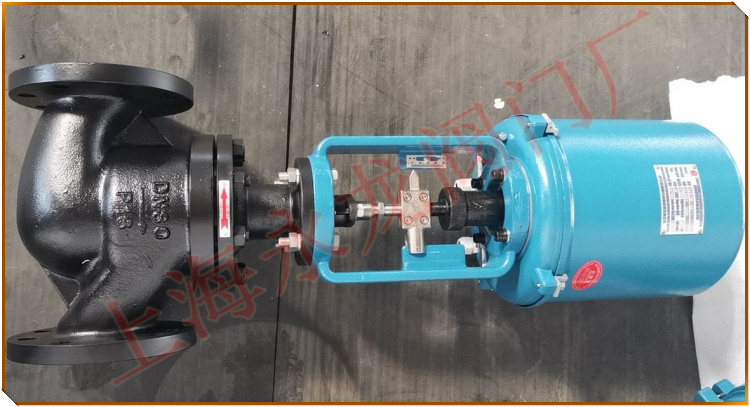

上海永龙YL品牌电动液氨截止阀-液氨电动截止阀采用“瑞浦热工”隔爆型直行程开关式电动执行器及氨用截止阀组合，通过电动执行器带动阀杆上下推动实现开关动作。

保护等级：IP65, 隔爆等级：Exd II BT4 Exd II CT4，电源电缆：3芯 S=1.5mm2外径9±1，信号电缆：4芯 S=1.5mm2外径11±1，电缆引入口：可安装保护套管PF3/4(G3/4＝20)

电动液氨截止阀以AC220V 50/60Hz电源作为驱动电源,采用切换供给电机正、反转绕组驱动电源成换相的方式、来控制电动执行机构的运转.驱动电机果用可逆行导步电机,间位反横检测采用高性能导电塑料电位器.

电动液氨截止阀主要特征：

1，体积小,重量轻.

2，正、反动作可随时切换。

3，可逆导步电机内部具有热保护开关,防止因过载、卡死等故烧损电机。

4，产品安装、调整、维护简单易行。

5，运行过程中,，一且发生故障、切断电源即可实观阀芯自锁。

液氨电动截止阀由交流电AC220V 50/60Hz电源电源驱动可逆导步电动机作动力带动机械运转，电机的旋转通过主动皮带轮,同步皮带传给被动皮带轮或齿轮配合传动。使螺旋套转动,螺旋套和输出轴由梯形螺校相连。输出轴带有防止转动的止的止转销，因此螺旋套的转动带动输出轴作上、下运动。输出轴的直线动运动位移(阀的开度)经齿条、齿轮反馈给电位器、由电位器转换成电阻信号、再由反馈模块输出4-20mA位开度倍号或电阻信号输出及无反馈输出。通过支架将执行器和液氨截止阀联结,并由开合螺母将执行器出轴和杆连接,开合螺母上带有指针,支架上有标尺,可指示输出轴（或阀杆）的位移。隔爆型液氨电动截止阀设计有手动机构，在断电情况下，根据需要可由手动操作来完成调节电动液氨截止阀的开、关和调节功能。

液氨电动截止阀执行器参数：

1，电源：AC220V 50Hz

2，输出电流：DC4～20mA

3，驱动电机：可逆导步电机

4，控制限位开关：开侧、闭侧

5，控制信号：正、反切换接点信号

6，保护等级：IP65

7，开度检测：导电塑料电位器

8，安装方式：横装、竖装

9，耗电功率：A型约50VA(额定负荷时)、B型约150VA(额定负荷时)、C型约220VA(额定负荷时)

10,电线引出口：2-M20×1.5

11,允许振动：1.5G以下

12，允许环境温度：不带空间加热器10～60℃，带空间加热器-35～60℃

13，相对湿度：95%以下

14，环境气体：无腐蚀性气体

隔爆型电动液氨截止阀的安装姿势应尽量垂直向上安装，应避免向下倒装，便于检查维护，检查维修时，应先切断电源后再打开防护罩。隔爆型液氨电动截止阀外部配线时为防止引线口进水，应避免雨天施工，配线、调整、检查维修结束后，应紧固防护罩，定期检查密封圈是否老化失效，如老化失效应及时更换同规格的密封圈，产品外壳应保持清洁，其表面温度不得超过130℃。
