【气动切断阀讲坛】浅析紧急切断阀控制形式与种类
时间：2018-10-31 03:57:16 来源：永龙阀门 阅读：0次
【气动切断阀讲坛】浅析紧急切断阀控制形式与种类
紧急切断阀又叫安全切断阀,是指在作业期间遇到突发情况的时候,阀门会迅速的关闭或能够远程控制迅速关闭的阀门，避免造成事故的发生的安全附件。紧急切断阀广泛应用在可燃气体/液体介质管道装置，比如：煤气，石油，汽油，柴油，液氨，氨气，石油液化气，甲醇，天然气，石脑油，乙醇、天燃气等弱腐蚀介质，安装在车间管道或储罐进出口起到一种安全保护措施作用，也是安检局强制要求安全生产过程中必要的一种安全防火装置，当发生泄漏时可以远程或自动控制阀门紧急切断介质流通，保护人员的人身安全与储罐设备安全，避免造成财产损失和事故的发生。
“永龙”切断阀设计者为大家讲解几种远程控制关闭和自动泄压关闭的紧急切断阀的控制形式与结构种类及工作原理，给大家做为采购选型的参考资料：
紧急切断阀防火安全装置：
紧急切断阀为常闭式结构，需有气源压力推动活塞上升才能开启，在气源压力不足或低于弹簧力阀门自行关闭，（易熔合金塞）的设计有效防止在作业状态出现火情高温能够自动泄压关闭作用，起到保护设备安全措施的标准（常闭式气动切断阀气缸才有装置易熔合金塞）。
紧急切断阀控制形式：
A,电动：以交流电220V、直流电24V控制。
B,气动：以压缩空气，氮气为驱动压力。
C,液动：以人工作业油泵，液压油压控制。
D,电子式：以交流电220V、直流电24V控制，通常应用在燃气低压力场合。
紧急切断阀结构种类：
⑴，常开状态：安装在长线管路，生产车间与外围储罐的管道，平常处在常开状态，出现零星泄漏点，快速关闭切断介质流通的阀门（气动关闭后需再手动关闭前端的手动阀门）。
⑵，常关状态：一般安装在储罐，油库，氨站，加气站，船舶码头，短时间开启装卸作业的阀门。
电动紧急切断阀工作原理：
电动紧急切断阀由二路电源控制，一路控制开启，一路控制关闭，可根据工况实际应用设定常开、常闭作业，与监控室系统或消防控制系统连接，通过远程控制或自动控制。
气动紧急切断阀工作原理：
★气动紧急切断阀也分常开和常关种类，整体配套附件有：
⑴，手动装置:在没有气源应用时，临时通过手轮旋转开启/关闭切断阀。
⑵，防爆电磁阀:有220V、24V电源，控制气源压力转换实现远程开关动作。
⑶，信号反馈:也叫限位开关，回讯器，行程开关是传送执行器和阀门的开关位置讯号到现场和遥控操作站。
⑷，空气过滤减压阀：过滤空气的水分及杂质，调节气源压力的高低。
⑸，配套的附件也根据实际应用选择。
⑴，常闭式/单作用气动切断阀：在无气源压力状态下，阀门处于关闭状态，安装贮罐底部装泄系统上使用时，依靠电源控制电磁阀转换气源压力将阀门打开，在气源压力作用下阀门处于开启状态，当需要关闭阀门时，即断开电源，气源压力从线圈排气孔排出，气缸弹簧推动活塞向下运动，阀门关闭。
①单线圈控制方式：通电通气打开，断电排气关闭（气源故障：阀位关/FO）
⑵，常开式/双作用气动切断阀当控制器按事先编好的程序对某个电磁换向阀输出一个电信号，该电磁换向阀动作，使带压仪表气源通过电磁换向阀的切换进入气动执行机构的气缸下腔推动活塞向上运动，活塞带动阀杆，阀杆提动阀芯使阀门开启，切断换向阀电信号，使活塞反向运动使阀门关闭，这种阀门配置称为常闭式。反之，要做成常开式只需在电磁换向阀与气动执行机构的连接方式变换一下就能实现。
①单线圈控制方式：通电通气关闭，断电通气打开。
②双线圈控制方式：一个控制开动作（通电通气开，线圈可以断电，阀门保持开状态），一个控制关动作（通电通气关，线圈可以断电，阀门保持关状态）。

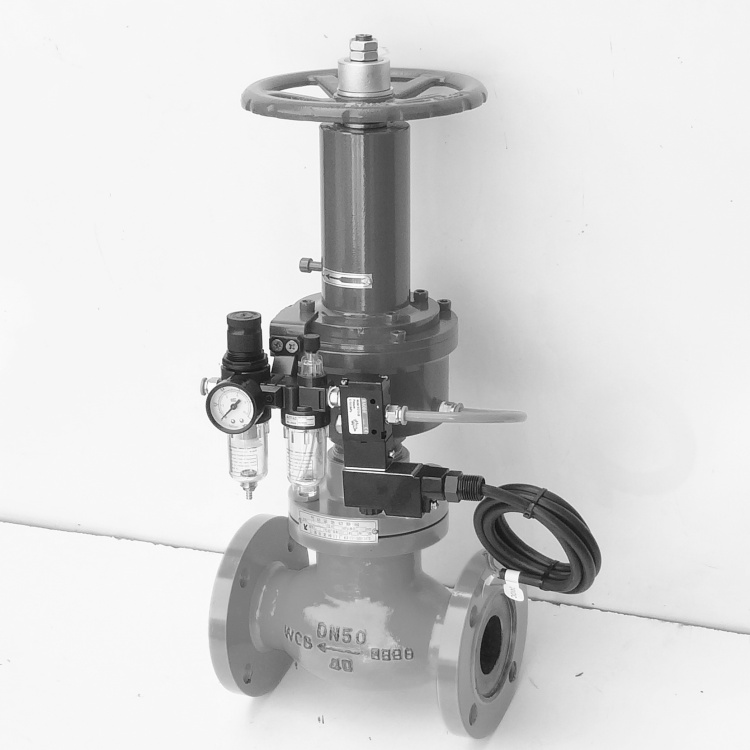

⑶，带手轮装置的气动紧急切断阀作用：在没有电源/气源或者在现场需要关闭的情况下，（或电磁阀、气缸密封圈损坏状态下）可以临时通过手轮旋转开启/关闭切断阀。保证企业的日常生产。
液动紧急切断阀工作原理：
液动切断阀结合了调节阀上下运动原理和升降式止回阀高进低出结构及安全阀依靠弹簧力回位的优点，与远距离SB-03手摇油泵配套使用，在通过现场安检人员手动往复SB-03手摇油泵操作杆，液压升高控制阀门开启-关闭。
电子式紧急切断阀工作原理：
★电子式紧急切断阀也分常开和常关种类，主要应用在燃气，沼气，液化气低压管道，如工厂食堂，燃气锅炉，燃气调压站。
⑴，常开型电子式燃气紧急切断阀：在平常工作中阀门处于开启状态，线圈处于断电状态不消耗电能，当泄漏事故发生时,报警器向线圈输入电源,动铁芯吸合,连杆失去支撑,在弹簧和活塞重力的作用下快速关闭主阀口,切断燃气源,并进入自锁状态，此时撤去电源,阀门仍处于关闭状态,不会自动打开。当工作人员处理完事故,拧开防护罩,线圈无电后,需人工将拉杆拉起,管网恢复正常供气。
①关阀方式:通过给线圈通电来关闭阀门。
②开阀方式:手动开启,开阀需到现场人工操作。
⑵，常闭型电子式燃气紧急切断阀：在平常工作中阀门处于开启状态，线圈处于通电状态。当发生泄漏事故时,或异常断电时,线圈瞬间断电,动铁芯分离,连杆失去支撑在弹簧和活塞重力的作用下,快速关闭主阀口,切断燃气源,并进入自锁状态。再次通电,阀门仍处于关闭状态,不会自动打开。当需阀门打开时,先拧开防护罩,需人工将拉杆拉起到位,并再次通电,电磁阀自锁,管网恢复供气。
①关阀方式:通过给线圈断电来关闭阀门。
