A42F全启式液氨安全阀_氨用阀门

时间：2018-11-19 00:23:02 来源：永龙阀门阅读：0次

A42F全启式液氨安全阀_氨用阀门

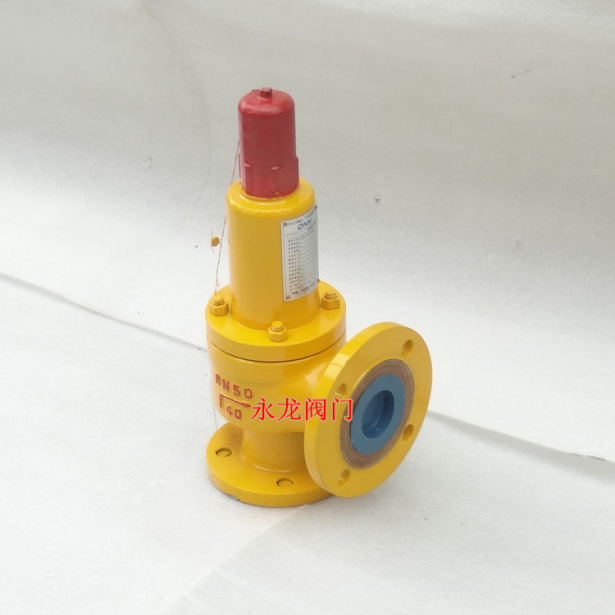

A42F全启式液氨安全阀，全称：弹簧全启封闭式液氨安全阀，属于弹簧封闭式结构，主要依靠弹簧的作用力而工作，安全阀的主要参数是排量，这个排量决定于阀座的口径和阀瓣的开启高度，全启式是指阀瓣的开启高度为阀座喉径的¼。液氨安全阀有带扳手和不带扳手的，带扳手的作用主要是检查阀瓣的灵活程度，有时也可以用作手动紧急泄压用。

氨气专用安全阀技术参数：

结构形式：全启式

类型设计：密封式

连接方式：法兰，螺纹，焊接

材质：WCB碳钢，CF8/304不锈钢，CM8M/316不锈钢

口径规格：DN15～DN200

阀体压力：PN16～PN100

阀瓣密封：PTFE,硬质合金

使用温度：PTFE/-29℃～80℃,硬质合金/-29℃～300℃

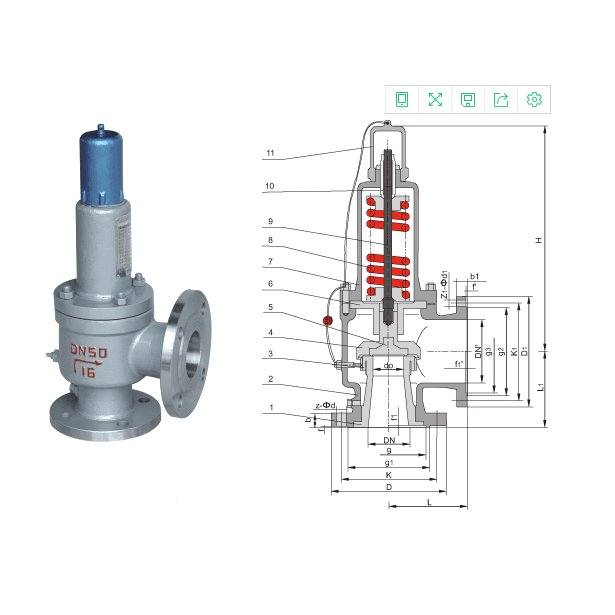

A42F全启式液氨安全阀外形尺寸和连接尺寸

公称通径　DN	do	DN(出口法兰)	L	L1	H（高度）
20	15	25	110	95	281
25	16	32	110	95	281
32	20	40	115	100	285
40	25	50	120	110	295
50	32	65	135	120	305
65	40	80	160	140	394
80	50	100	170	135	406
100	65	125	205	160	511
125	80	150	210	190	586
150	100	175	255	230	601
200	125	250	305	260	734
250	150	300	350	320	928
300	220	400	370	350	1159
350	250	500	500	450	1520
400	280	500	500	450	1530

A42F全启式液氨安全阀主要由阀座、阀瓣(阀芯)和弹簧加载机构三部分组成。当设备内的压力超过设定的工作压力并达到安全阀的开启压力时，内部介质作用于闹瓣上面的力大于加载机构施加在它上面的力，于是阀瓣离开阀座，安全阀开启，设备内的介质即通过阀座排出、如果安全阀的排量大于设备的安全泄放量，设备内压力即逐渐下降，而且通过短时间的排气后，压力即降回至正常工作压力。此时内压作用于阀瓣上面的力又小于加载机构施加在它上面的力，阀瓣又紧压着阀座，介质停止排出，设备保持正常的工作压力继续运行。
